RGK - mikroprocesorová jednotka pro řízení záložních zdrojů

číslo 10/2004

elektrochemické zdroje napětí, UPS

RGK - mikroprocesorová jednotka pro řízení záložních zdrojů

Ing. Jiří Kůs,
Lovato s. r. o. Písek

Firma Lovato Electric dodává na světový trh ve své třídě unikátní přístroj - mikroprocesorovou jednotku Lovato RGK60 určenou k řízení motorgenerátorů u záložních zdrojů.

Jedná se o přístroj, který monitoruje stav sítě a řídí automatické přepínání na záložní motorgenerátor. Sleduje všechny jeho parametry a podává poruchová hlášení. Umožňuje záznam dat, standardní komunikaci v počítačové síti nebo přes modem GSM (Global System for Mobile Communication).

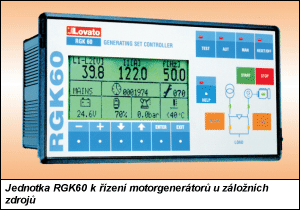

Obr. 1

Kompletní měřicí systém uživateli nabízí např. údaje o napětí, proudu, účiníku, zdánlivém výkonu, činném výkonu, jalovém výkonu, činné energii, jalové energii, frekvenci, napětí baterie, tlaku oleje, teplotě vody, úrovni množství paliva, počítadlu hodin provozu, hodin údržby, počtu startů a procentu úspěšných startů motorgenerátoru.

Jednotka RGK60 obsahuje v jediném typovém provedení:

  • univerzální napájecí vstup (12 V DC nebo 24 V DC z baterie),
  • dvacet digitálních vstupů/výstupů,
  • tři analogové senzorové vstupy,
  • kompletní sadu digitálních a analogových vstupů pro řízení rozběhu,
  • široký rozsah 3f napěťových a proudových vstupů,
  • rozhraní RS-232.

Jednotka RGK60 může být doplněna kartou RGKX01, která obsahuje: hodiny-kalendář se zálohovacím kondenzátorem, izolovaný port RS-485 a dva digitální výstupy.

Pro jednoduché nastavení parametrů prostřednictvím PC slouží software RGKSW10 dodávaný na CD-ROM společně s propojovacím kabelem. Další variantou je software RGKSW20, který obsahuje RGKSW10 a umožňuje navíc shromažďování dat a alarmů z více jednotek RGK připojených přes síť k centrálnímu počítači přes rozhraní RS485. Přístup k nastavení je chráněn heslem.

Pro vizuální komunikaci s obsluhou je určen velký grafický displej LCD. Právě díky své nadstandardní velikosti umožňuje současné zobrazení většiny parametrů. Ke snazší orientaci je navíc k dispozici funkce on-line help. Bezprostřední ovládání je umožněno pomocí velkých, srozumitelně označených kláves.

Nastavení parametrů přístroje je jednoduché. Základní navigace je řešena v přehledných menu (např. menu utilit, hlavní menu, menu baterie, menu rozběhu motoru, menu řízení motoru, řízení sítě, řízení generátoru, ochrana generátoru, test a údržba, komunikační port, programovatelné vstupy … atd.).

Kromě toho je u každého parametru hlášení s popisem, jak ho použít. Nastavení lze provádět buď přímo na přístroji nebo na počítači s výše uvedeným softwarem RGKSW10.

Vedle monitorování a řízení obsahuje jednotka i řadu ochranných a jisticích funkcí: podpětí, přepětí, asymetrie, sled fází, max. a min. frekvence, ochrana proti zkratu a přetížení.

Lovato s. r. o.
Za Nádražím 1735
397 01 Písek
tel./fax: 382 266 055
e-mail: lovato@lovato.cz
http://www.lovato.cz
