Regulátor DCRJ pro kompenzaci, měření a analýzu

Ing. Jiří Kůs,
Lovato s. r. o.

Přístroj DCRJ je digitální, procesorem řízený regulátor. Je určen k automatickému řízení kompenzace systému s výstupními relé, tj. připínání a odpínání kapacitní baterie (obr. 1). S regulátorem Lovato typu DCRK tvoří řadu pro použití v běžných i velmi náročných aplikacích kompenzace jalové energie.

Obr. 1

Regulátor DCRJ se dodává ve dvou verzích – s osmi nebo dvanácti regulašními stupni, přičemž poslední dva stupně lze nastavit jako alarmové výstupy, nebo jeden výstup použít pro ovládání ventilátoru. Regulace je čtyřkvadrantová (kogenerační systémy).

V důsledku častého používání elektronických výkonových prvků se kvalita napětí v elektrické síti oproti stavu v předcházejících letech obecně velmi zhoršila, a kompenzace jalové energie se tak stala jedním z hlavních problémů rozvodu elektrické energie. Vzrostly i požadavky na spolehlivost elektrické sítě. Zároveň je vyžadována schopnost rozpoznat kritické pracovní podmínky a chránit celé zařízení před poškozením.

Regulátory DCRJ disponují všemi funkcemi regulátoru typu DCRK. Jejich nastavování a ovládání jsou jednoduché. Protože jsou v nich zabudovány šestnáctibitové mikroprocesory nejnovější generace, regulátory DCRJ8 a DCRJ12 kromě funkcí regulátoru DCRK poskytují i zajímavé prvky a vlastnosti potřebné pro řízení, monitorování a komunikaci, např.:

  • přídavný druhý čtyřmístný displej,

  • možnost použití v systémech vysokého napětí (oddělený napěťový vstup),

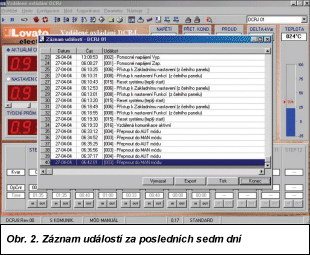

  • vizualizace limitů harmonického nadproudu (obr. 2),

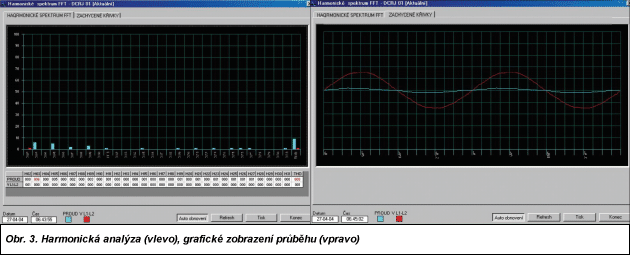

  • harmonická analýza napětí a proudu v podobě křivkového grafu (obr. 3),

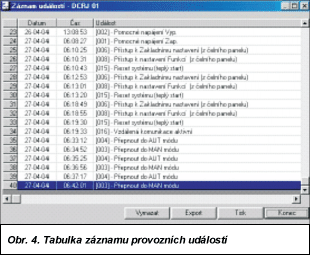

  • možnost ukládat provozní události (obr. 4), např.: výstražná hlášení, zapnuto, vypnuto, změny nastavení, změny pracovního módu, vynulování počítadla, sepnutí stupňů, resetování maximálních hodnot uložených v paměti atd.,

  • možnost připojení externího senzoru teploty NTC01,

  • komunikavení, zkoušení, monitorování a ovládání regulátoru,

  • izolovaný komunikační port RS-485 pro dálkové řízení pomocí protokolů Modbus-RTU a Modbus-ASCII,

  • možnost v reálném čase (RTC) zaznamenávat provozní události na regulátoru se záložní výměnnou lithiovou baterií.

Obr. 2 Obr. 4

Regulátor DCRJ je velmi přesný a spolehlivý přístroj i při velkých proudech a velkém obsahu vyšších harmonických. Zaručuje optimální spínání kondenzátorů a tím maximálně dlouhou životnost.

Obr. 3

Měří se průměrný týdenní účiník (posledních sedm dní), efektivní hodnota napětí a proudu. Citlivost, integrální spínací čas a čas znovuzapnutí stupně jsou nastavitelné. V regulátoru je zabudována ochrana proti důsledkům výpadku napětí a ochrana při nadproudu kondenzátorů a zvýšené teplotě v zařízení.

Obr. 5

Hlavní měření

  • cos j (fázový posun),
  • napětí a maximální hodnota,
  • proud a maximální hodnota,
  • D kvar a S kvar,
  • průměrný týdenní účiník a aktuální účiník,
  • přetížení kondenzátoru (%) a maximální hodnota,
  • teplota (°C/°F) a maximální hodnota,
  • činný výkon,
  • zdánlivý výkon,
  • analýza napětí a proudu,
  • zobrazení provozních událostí,
  • jalový výkon na každém stupni kompenzace,
  • počet sepnutí na každém stupni kompenzace.

Programové vybavení DCRJ SW v české verzi se k regulátoru dodává zdarma. Umožňuje dálkové ovládání, monitorování, analýzu a ukládání elektrických parametrů regulovaného systému.

Obr. 6 Obr. 7

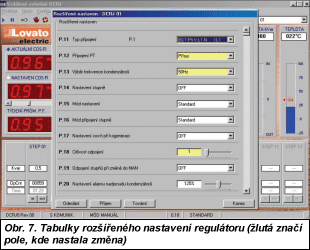

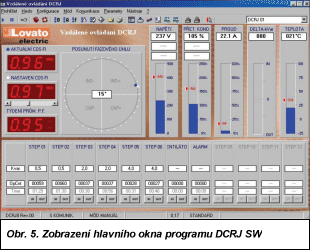

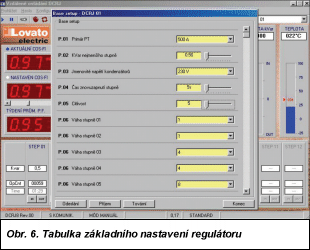

Na obr. 5 je znázorněno zobrazení hlavního okna programu DCRJ SW, na obr. 6 a obr. 7 jsou tabulky nastavení základního a rozšířeného nastavení regulátoru (žlutá značí pole, kde nastala změna).

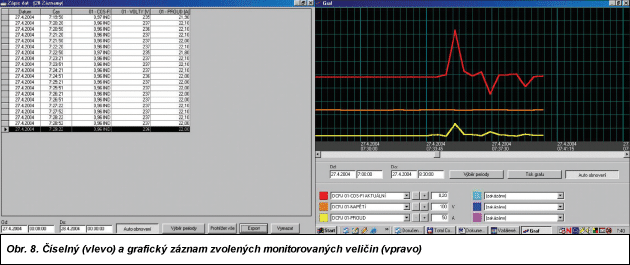

Obr. 8

Z uvedeného popisu je zřejmé, že nový regulátor DCRJ se v porovnání s konkurenčními produkty na trhu řídicích jednotek pro kompenzaci jalové energie vyznačuje mnoha výjimečnými technickými parametry a vlastnostmi. Firma Lovato tím potvrzuje setrvání na její pevné pozici v tomto oboru.

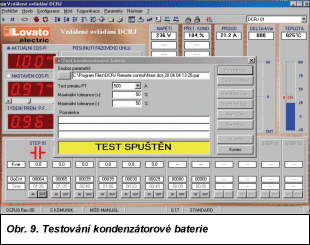

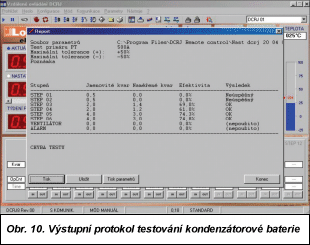

Obr. 9 Obr. 10
