Rack unit

V sérii článků zaměřených na výpočetní techniku se často objevuje pojem vztažený k výšce serverů a dalších zařízení informačních technologií, označení „U“. Uvádíme krátké vysvětlení tohoto pojmu.

Rack Unit (zkratka U nebo méně častěji RU) je jednotka míry používaná v informačních technologiích k popisu výšky zařízení určeného pro upevnění v racku šíře 19 nebo 23 palců. Jedna racková jednotka je 1,75 palce (44,45 mm) a označuje se zkratkou „U“ (např. „1U“, „2U“…). Udává výšku zařízení umisťovaného do racku nebo celkovou výšku racku.

Poloviční U

Poloviční racková jednotka (anglicky half­ -rack) obvykle popisuje celek, který zapadá do určitého počtu rackových jednotek, ale obsadí pouze polovinu šířky 19palcového racku (tj. 9,5 palce, resp. 241 mm). Poloviční šířka se používá v případě, že zařízení nevyžaduje plnou šířku racku, ale může vyžadovat více než 1U výšky. Například DVCAM deska s rozměrem „4U half-rack“ obsadí 4U (7 palců) výšky a 9,5 palce šířky. Teoreticky mohou být vedle sebe upevněny dvě 4U half-rack desky.

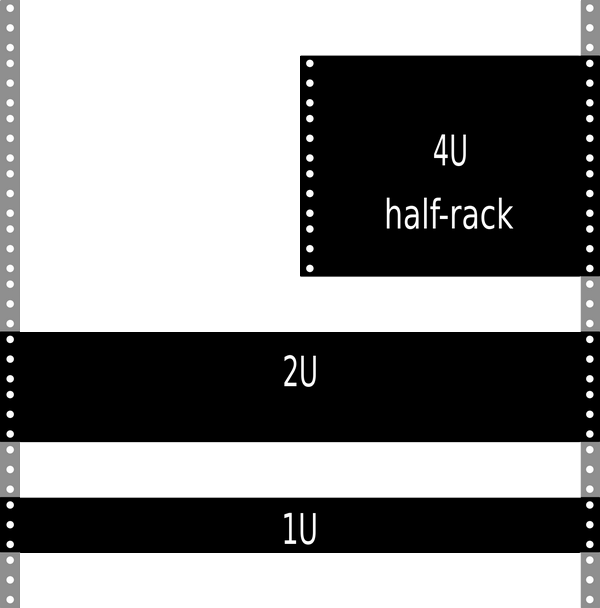

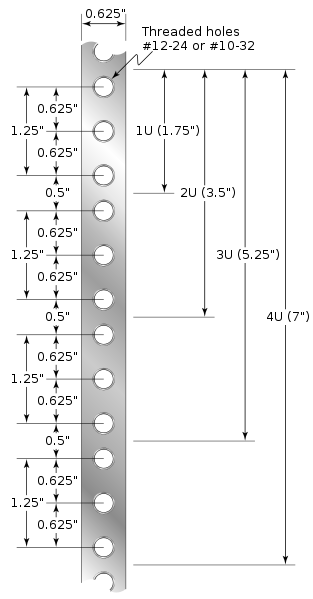

Obr. 1. Jednotka racku (vlevo), Obr. 2. Typická sekce rackové kolejnice, ukazující distribuci rackových jednotek

Tolerance

Aby bylo možné do racku umisťovat více komponent a nebyly z důvodu drobných nepřesností potíže s jejich sesazením, je výška komponent menší o 0,031 palce (1 ⁄32 palce, tj. 0,79 mm), než plná výška rackové jednotky. To znamená, že přední panel 1U je 1,719 palce (43,66 mm) vysoký. Pokud je n počet rackových jednotek, je vzorec pro výšku panelu:
h = (1.750 × n – 0,031) palců = (44.45 × n – 0,79) mm.

Citováno z: https://cs.wikipedia.org/w/index.php?title=Rack_unit&oldid=18602756
