Prisma – typově testovaný rozváděč

číslo 4/2003

Amper 2003

Prisma – typově testovaný rozváděč

Václav Hauser, Marketing, Schneider Electric CZ, s. r. o.

Rok 2003 je pro naši zemi velmi významný: jednou z největších událostí bude referendum o vstupu do Evropské unie. Tento krok ale již teď s sebou nese i mnoho nevýhod, a to nejen v oblasti legislativy. Společnost Schneider Electric prodává mimo jiné také rozváděče Prisma splňující parametry EU (nezávisle na tom, zda ČR bude do EU přijata). Uvedené rozváděče jsou zkonstruovány a vyzkoušeny podle normy IEC 60439-1 a prošly sedmi typovými a třemi kusovými zkouškami.

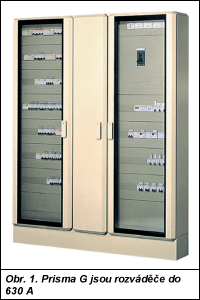

Obr. 1.

Typy rozváděčů

Rozváděče Prisma je možné rozdělit do dvou skupin podle jmenovitého proudu In a dynamického zkratového proudu Icw:

  • Prisma G (obr. 1) jsou rozváděče do 630 A při Icw = 25 kA/1 s. Jejich největší výhodou je hloubka 200 mm; výška skříně je od 200 do 1 850 mm (po 200 mm, výška soklu 50 mm), základní šířka 550 mm. Jsou určeny především jako podružné rozváděče do komerčních a administrativních budov, výrobních hal, továren apod.

  • Prisma P (obr. 2) jsou rozváděče typově testované do jmenovitého proudu 3 200 A při Icw = 85 kA/1 s. Jsou určeny především do rozvoden výrobních a průmyslových hal, velkých obchodních budov a továren. Základní rám o rozměru 700 × 400 × × 2 025 mm (š × h × v) je možné osadit jističem (např. Compact NS 1600H) s jmenovitým proudem 1 600 A, pro snadnější připojení z boku lze přidat kabelový kanál o šířce 200, 300 a 400 mm, pro větší výkony lze použít kostru hloubky 600 mm. Kombinací těchto parametrů je možné vytvořit jakoukoliv sestavu rozváděče.

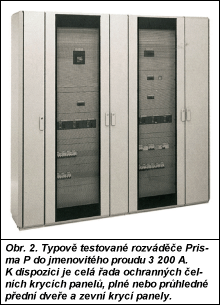

Obr. 2.

Konstrukce

Na rozdíl od standardních oceloplechových skříní s montážní deskou umístěnou v jejich zadní části tvoří rozváděč Prisma kostra, do které se montují tzv. funkční jednotky. V praxi to je montážní deska, na které je připevněn přístroj (jistič, pojistka, stykač) a také čelní kryt – v případě požadavku vyššího krytí. Výhodou těchto funkčních jednotek jsou jejich známé rozměry. Z toho vyplývá, že vždy lze přesně určit počet potřebných přístrojů, popř. polí rozváděče. Rozváděče Prisma byly zkonstruovány předními francouzskými techniky a projektanty, čemuž odpovídá promyšlený systém a design. V tomto systému je vše předem připraveno pro montáž přímo na kostru rozváděče; jeho výhodou je např. možná montáž přímo na stavbě. Smontovat samotný rozváděč je velmi jednoduché, neboť ke každému dílu je přibalen podrobný montážní návod (systém by bylo možné jeho jednoduchostí přirovnat k dětské stavebnici).

Pro rychlé vytvoření cenové kalkulace nabízí firma Schneider Electric program SisPower, s jehož pomocí je možné vyspecifikovat díly Prisma, jednotlivé přístroje a nakreslit čelní pohled.

Rozváděče Prisma jsou na trhu v ČR již déle než šest let. Z větších projektů, kde byl systém Prisma použit, lze uvést např. síť obchodních řetězců Carrefour, KOC Smíchov, Fernet Stock Plzeň, Sklárny Heřmanova Huť (největší realizace v posledním období je Philips Hranice) atd.

Více informací o rozváděčích Prisma mohou zájemci získat na internetových stránkách, popř. se mohou obrátit na oddělení technické podpory firmy. Rozváděče Prisma budou kromě dalších typů předváděny i na veletrhu AMPER 2003.

Schneider Electric CZ, s. r. o.
Technická podpora
tel.: 382 766 333
e-mail: tp@cz.schneider-electric.com

Praha – Thámova 13, 186 00 Praha 8
tel.: 281 088 111, fax: 224 810 849
Brno – Mlýnská 70, 602 00 Brno
tel.: 543 425 555, fax: 543 425 554

http://www.schneider-electric.cz
