PMV20 – relé pro hlídání výpadku fáze

Ing. Jiří Kůs, LOVATO s. r. o.

Firma LOVATO dává na trh řadu relé PMV20, PMV30, PMV40, PMV50, PMV60 a PMV70, která jsou určena pro ochranu třífázových systémů (obr. 1). Všechna relé jsou napájena sledovaným napětím a mají jeden reléový výstup.

Obr. 1.

Obr. 1. Relé pro hlídání výpadku fáze PMV20 (vlevo) a PMV70 (vpravo)

PMV20 je ochranný modul pro detekci výpadku a nesprávného sledu fází. Pokud jsou přítomny všechny tři fáze ve správném pořadí, je výstupní relé buzeno a u nápisu ON svítí zelená dioda LED. V případě ztráty nebo poruchy jedné z fází nebo nesprávného sledu fází přestane být výstupní relé buzeno a u nápisu ON se rozbliká zelená dioda LED (obr. 2).

Pracovní rozsah PMV20 je velmi široký (208 až 575 V AC, –15 % +10 %). Jako výpadek fáze je vyhodnocen pokles sdruženého napětí pod 70 % jmenovité hodnoty. Výstupní relé se vybaví se zpožděním 60 ms po ztrátě napětí. Funkce relé je zachována i při harmonickém zkreslení.

Technické údaje:

  • maximální příkon: 28 V·A,
  • maximální ztrátový výkon: 2,5 W,
  • doba vybavení relé při výpadku fáze: 60 ms,
  • doba znovunastavení (resetování): 500 ms,
  • typ znovunastavení: automatické,
  • jedno výstupní relé s jedním přepínacím kontaktem v normálním stavu buzené,
  • třída krytí: IP40,
  • modulární provedení DIN 43880 s vysouvatelnými úchyty DIN pro šroubové upevnění.
Obr. 2.

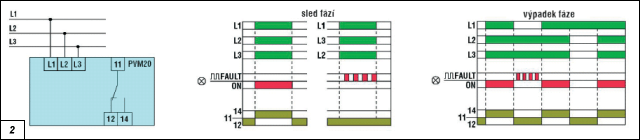

Obr. 2. Schéma zapojení relé PMV20 pro hlídání výpadku fáze

Lovato s. r. o.
Za Nádražím 1735
397 01 Písek
tel./fax: 382 266 055
e-mail: lovato@lovato.cz
http://www.lovato.cz
