Panasonic: Bezpečnostní dveřní spínače řady SG-P s výrazným podsvícením

Panasonic Electric Works Europe AG | www.panasonic-electric-works.cz

Společnost Panasonic vyvinula bezpečnostní dveřní spínače řady SG-P, které stav dveří (otevřeno/zavřeno) celého výrobního zařízení signalizují výrazným barevným podsvícením aneumožňují obejít bezpečnostní funkce. Tyto senzory ve výrobních závodech umožní zvýšit bezpečnost pracovníků, snížit prostoje strojů a celkově tak nasazení povede k větší efektivitě celé výroby.

V posledních letech se zvyšuje četnost výrobních provozů, ve kterých lidé a stroje spolupracují a zároveň si navzájem „narušují“ pracovní prostor. Dveřní spínače, u kterých lze snadno zakázat bezpečnostní funkce se bohužel ve výrobě stále používají, což způsobuje vážné nehody.

Panasonic: Bezpečnostní dveřní spínače řady SG-P s výrazným podsvícením

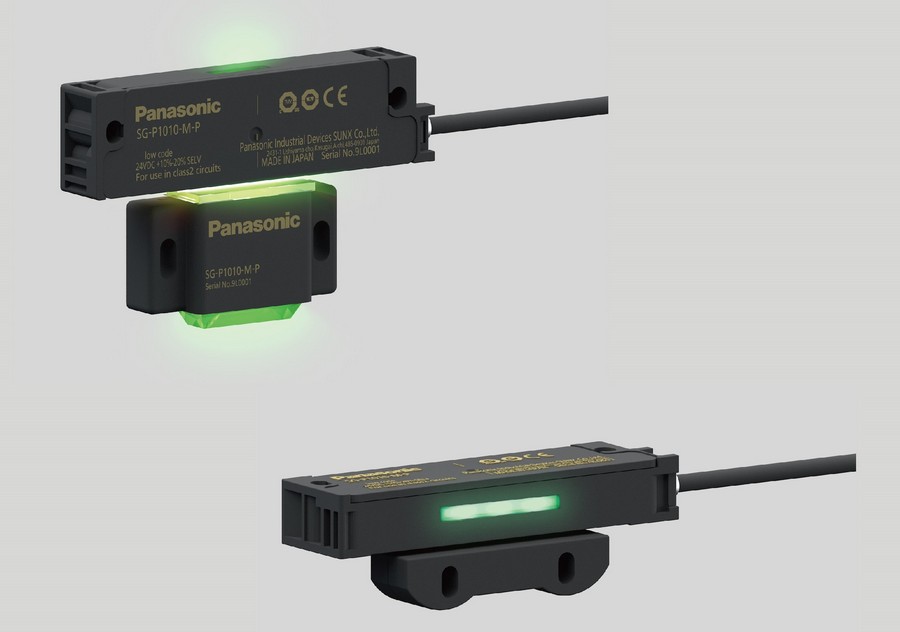

Bezpečnostní dveřní spínače řady SG-P díky použitému systému RFID blokují úmyslné vypnutí bezpečnostních funkcí. Dodržování kódovaných úrovní uvedených v ISO 14119 zvyšuje bezpečnost pracovníků.

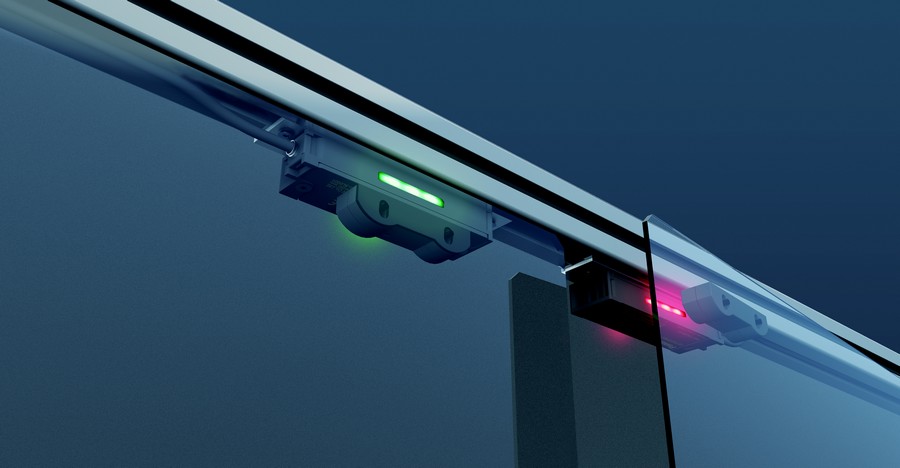

Bezpečnostní dveřní spínače SG-P jsou vybaveny velkým a jasným indikátorem a přesto zůstávají dostatečně natolik kompaktní, aby mohly být namontovány k profilu o hraně 30 mm. Otevřené dveře jsou signalizovány jasně červeným světlem, zatímco ostatní dveře v systému indikují zelenými blikajícími světly nebezpečný stav. Konvenční dveřní spínače s malými kontrolkami nebyly na vnitřní straně dveří bezpečně vidět.

Sériové propojení šetří kabeláž a umožňuje připojit až třicet jednotek. K jednomu standardnímu spínači, který pak funguje jako nadřazené zařízení, lze sériově připojit až dvacet devět dalších. Pak lze propojit pouze výstupy hlavního přepínače což opět snižuje nároky na kabeláž.

Panasonic: Bezpečnostní dveřní spínače řady SG-P s výrazným podsvícením

Základní specifikace

– Vyhovující normě: ISO 13849-1 (kategorie 4, PLe), IEC 61508-1 až 7 (SIL3), IEC 62061 (SIL3), IEC 60947-5-3, ISO 14119Japan: JIS B 9705-1, JIS C 0508 1 až 7, JIS B 9961, JIS C 8201-5-2, JIS B 9710Europe (EU): EN 60947-5-3, EN 300 330, EN 301 489-1
– Napájecí napětí: 24 V DC
– Řídicí výstup: 2× PNP/NPN s otevřeným kolektorem
– Krytí: IP65

– Vnější rozměry:
Kompaktní typ: Spínač 88 × 15 × 25 mm, aktuátor 56 × 15 × 13 mm
Standardní typ: Spínač 88 × 15 × 25 mm, aktuátor 52 × 15 × 32 mm
