Ochrana proti přepětí a průmyslová automatizace

RNDr. Jozef Dudáš, CSc., SALTEK s. r. o.

Průmyslové řídicí systémy patří mezi ty, u kterých při výpadku vznikají největší škody. Jejich výše je individuální a vyčísluje se jako součet nákladů na opravu systému a ztrát z ušlé fakturace. I to je jeden z důvodů, proč se v poslední době dostala do popředí problematika EMC – elektromagnetické kompatibility. EMC vyjadřuje schopnost elektrických a elektronických zařízení společně bezporuchově fungovat v systému pod vlivem vnitřních i vnějších elektromagnetických vlivů. U systémů průmyslové automatizace jsou to především poruchové vlivy vysokofrekvenčního charakteru od měničů, skupiny rychlých pulsů (přepětí) od stykačů či jiných spínačů, přeslechy mezi silnoproudými a slaboproudými kabely, přechodná přepětí vznikající při spínání indukčních zátěží, ale i vnější elektromagnetické a elektrické vlivy způsobované vzdálenými i blízkými údery blesku.

Obr. 1.

Opatření proti těmto vlivům se uskutečňují na několika úrovních:

  • vnější ochrana proti blesku a uzemnění,
  • pospojování na makro- i mikroúrovni,
  • stínění kabelů i přístrojů,
  • systém filtrů a přepěťových ochran na napájecích, datových a řídicích rozvodech.

Společnost SALTEK vyvinula systém pro komplexní ochranu a odrušení průmyslových řídicích systémů:

  1. Pro přívody napájení jsou určeny svodiče třídy C typu SLP-275 V/3 s možností dálkové signalizace. Tyto svodiče zajistí plnou ochranu proti přepětí až do úrovně svedených proudů 40 kA (8/20) na jeden pól.

  2. Pro odrušení měničů jsou určeny odrušovací filtry řady 1FL a 3FL (třífázové) s útlumem až 60 dB, s proudovou zatížitelností 16 až 300 A. Při potřebě vyššího útlumu se použijí filtry 1FH a 3FH s útlumem až 80 dB.

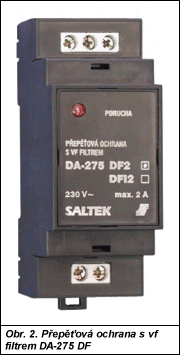

  3. K ochraně a odrušení řídicích procesorů a měřicích ústředen slouží kombinované ochrany třídy D spojené s vysokofrekvenčním filtrem řady DA-275 DF s útlumem až 60 dB a proudovou zatížitelností 1 až 16 A. I tyto svodiče mohou být opatřeny dálkovou signalizací stavu.

Obr. 2.

Správné osazení svodičů a filtrů zajistí potlačení všech typů vysokofrekvenčních a impulsních poruch. Tím se vytvoří příznivé prostředí pro práci zejména mikroprocesorových jednotek a dalších elektronických zařízení a omezí se přenos poruch do datových a řídicích struktur přeslechem ze silových do slaboproudých kabelů.

Stejné zásady jako pro ochranu rozvodů nízkého napětí platí i pro slaboproudé rozvody – datové, řídicí i měřicí. Každé rozhraní má svá specifika a požadavky na napěťovou úroveň, přenosové frekvenční pásmo a jmenovitý proud. Proto pro každý typ vyvinul SALTEK speciální řadu ochran. Ty jsou přizpůsobeny nejen přenosovým parametrům, ale i citlivosti, resp. odolnosti daného rozhraní, a kromě toho i způsobem montáže a připojení (svorky, konektory).

SALTEK nabízí ochrany pro proudové smyčky, pro analogové i datové měřicí vstupy, pro Profibus, pro rozhraní RS-422, RS-485 a RS-232, pro tří- a čtyřžilové rozvody, pro ochranu přenosu dat s využitím sítě Ethernet s připojením pomocí konektorů RJ-45 atd. Společnost SALTEK tedy ochrání nejen průmyslové sběrnice a rozhraní, ale i propojení průmyslových systémů se systémy IT, popř. i prostřednictvím internetu.

Je zde k dispozici systém svodičů a filtrů SALTEK pro komplexní ochranu průmyslových systémů, který umožní jejich bezporuchový provoz i v zarušeném prostředí. Záleží pouze na projektantech a investorech, zda a jak tuto šanci využijí a jak zajistí bezporuchový provoz těchto systémů a tím i jejich vysokou produktivitu a návratnost vložených prostředků.

SALTEK s. r. o.
Arkalycká 1
149 00 Praha 4
tel./fax: 272 942 470
fax: 267 913 411
http://www.saltek.cz
