Ochrana před přepětím před elektroměrem

Ing. Josef Košťál | www.eel.cz

Norma ČSN 33 2000-4-443 ed. 3 požaduje ochranu před tranzientními přepětími vznikajícími v důsledku atmosférických jevů nebo spínacích pochodů. V rámci působnosti této normy je doplňkově věnována pozornost také přímým úderům blesků do napájecích vedení. V těchto případech je požadována instalace přepěťových ochran (SPD – Surge Protective Device) typu 1.

Normy ČSN 33 2000-4-443 ed. 3 a ČSN 33 2000-5-534 ed. 2 stanovují, kdy a jak se má v budovách použít ochrana před přepětím (SPD). Nová vydání platí již od listopadu 2016. Souběžná platnost s jejich předchozími vydáními skončila 14. prosince 2018. Dále plně platí ustanovení nejnovějších edicí těchto norem, a to pro všechny nově zřizované objekty i pro částečné sanace budov. Důsledné uplatňování všeobecně přijaté koncepce zón ochrany před bleskem podle souboru norem ČSN EN 62305 a pospojování v ochraně před bleskem vyžadují, aby svodiče přepětí typu 1 byly zapojovány co nejblíže vstupu vedení do budovy. Tím se zabrání vniknutí částí bleskového proudu do instalace uvnitř budovy a vytvoří se předpoklady pro koordinované zapojení svodičů přepětí typu 2 a typu 3 dále v instalaci.

Přepěťové ochrany (SPD), které jsou z hlediska norem k tomu nezbytné, mají zajistit napěťové omezení, jež zabrání nebezpečnému jiskření a v důsledku toho vzniku požáru (obr. 1). Ochrana před přepětím (SPD) tak musí být zahrnuta do projektu elektroinstalace každé obytné budovy. Hlavní zásadou je, že správně zvolená a vhodně instalovaná ochrana před přepětím je současně ochranou před požárem.

  Budovy napájené venkovním nadzemním vedením jsou vystaveny atmosférickým přepětím

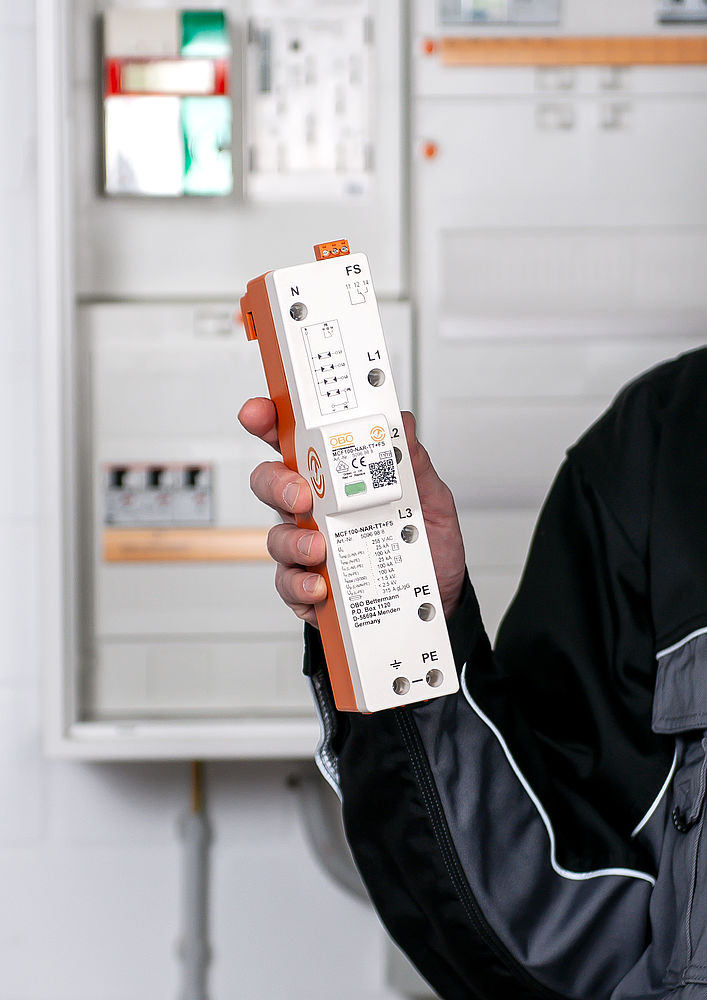

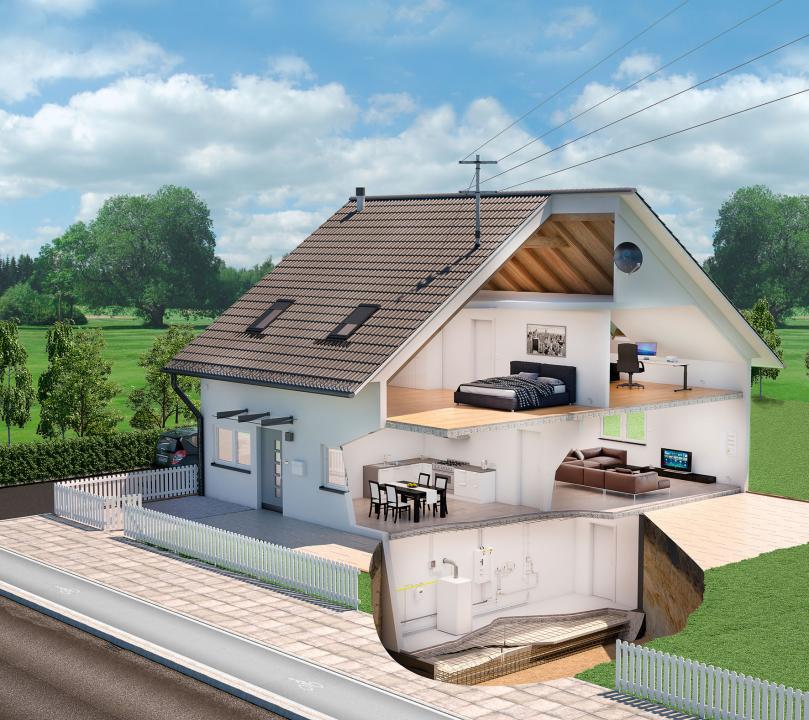

Obr. 0 Kombinovaný svodič MCF-NAR (vlevo), Obr. 1. Budovy napájené venkovním nadzemním vedením jsou vystaveny atmosférickým přepětím [1] (vpravo)

Umístění

Novelizované normy o elektrických zařízeních stanovují, že ochrana před přepětím se musí zřídit co nejblíže k napájecímu bodu elektrické instalace. K tomu jsou zvláště vhodné ochranné přístroje, které se dají montovat přímo na 40mm přípojnicový systém v připojovacím prostoru na straně sítě, tj. v neměřené části před elektroměrem. Díky tomu jsou již optimálně chráněny jak elektronický elektroměr, tak komunikační jednotka inteligentního měření. Přepěťové ochrany typu 1 se připojují k síti nn do neměřené části s ohledem na konfiguraci sítě, a to k síti TNC, TN-C-S (viz obr. 2) nebo TT. Neměřená část elektrického vedení v budově by měla být provedena bez přerušení, tj. bez instalačních krabic. Je-li nezbytné je použít, musejí být opatřeny zajištěním proti nedovolené manipulaci, tj. jednou plombou.

Aby bylo možné instalovat zařízení přepěťové ochrany do neměřené části (před elektroměr), musí být splněna celá řada požadavků.

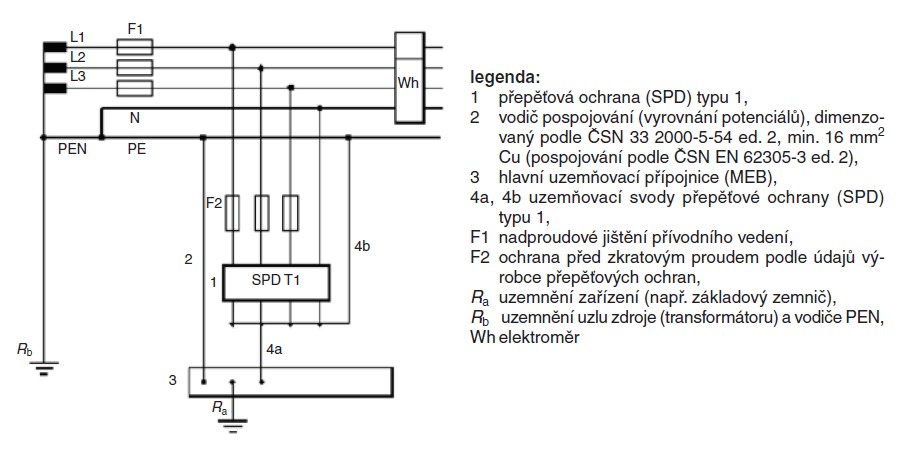

Obr. 2. Přepěťové ochrany (SPD) typu 1 v síti TN-C-S [9]
Obr. 2. Přepěťové ochrany (SPD) typu 1 v síti TN-C-S [9]

Jde především o:
– dodržení připojovacích podmínek provozovatele rozvodné sítě a jeho souhlas k instalaci,
– výhradní použití svodiče přepětí typu 1 na bázi jiskřiště, popř. kombinovaného svodiče bez svodových proudů (Iimp ≥ 100 kA, vlna 10/350 µs) ve shodě s výrobkovou normou ČSN EN 61643-11 ed. 2,
– minimální zkratová odolnost ochranného přístroje 25 kA,
– zajištění samočinného zhášení oblouku (optimálně If = 50 kA) bez přerušení hlavních pojistek v budově,
– propustnost svodiče přepětí typu 1 pro bleskový proud musí odpovídat požadavkům v místě instalace podle ČSN EN 62305 ed. 2 (nejsou-li tyto požadavky blíže specifikovány, musí propustnost odpovídat hladině ochrany – třídě LPS – podle téže normy),
– použitá skříň by měla být samostatná a plombovatelná (použít lze i přípojkovou skříň) a měla by odolávat nežádoucím vlivům při zapůsobení svodiče (dynamické účinky na vodiče, tepelné účinky, tlakové účinky při vyfukování oblouku),
– svodiče přepětí typu 1 se mohou v této oblasti vybavit také sdělovacím kontaktem (napájení pro tento účel však musí být přivedeno z měřené části instalace).

Kromě toho použití svodičů přepětí typu 1 v přívodních vedeních nesmí snižovat izolační hladinu v závislosti na čase a musí být zabráněno svodovým proudům v neměřené části instalace. Osazením ochran na bázi jiskřiště je toto riziko v nejvyšší možné míře omezeno, ale není zcela vyloučeno. Pravidelné kontroly přepěťových ochran mají proto včas odhalit postupné zhoršování izolačních vlastností, které lze zjistit prohlídkou a měřením izolačního odporu. Vhodné metody a přístroje stanoví výrobce svodičů přepětí.

Instalací přepěťových ochran nesmí být narušena selektivita předjištění svodičů a musí být rovněž zabráněno jejich vypnutí. Vlastní montáží přepěťových ochran nesmí být narušena zkratová odolnost ochranných obvodů. Dosažením hodnoty zkratových proudů 100 kA se výrazně sníží riziko požáru přepěťové ochrany. Doporučuje se vybrat svodiče přepětí, které nevyžadují předjištění v připojovací odbočce. Obecně lze říci, že vhodným výběrem svodiče přepětí typu 1 lze zcela vyloučit možnost přerušování pojistek v neměřené části elektrické instalace budovy účinkem následného proudu z rozvodné sítě nn. Za vhodný výběr svodiče přepětí typu 1 odpovídá projektant.

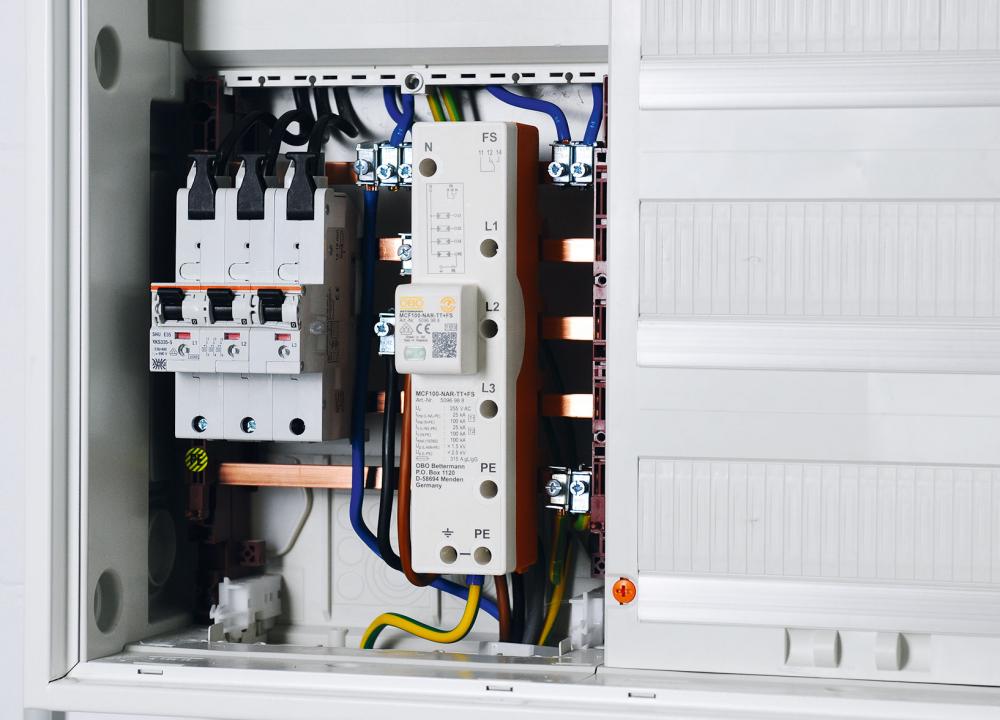

Obr. 3. Kombinovaný svodič MCF-NAR instalovaný před elektroměrem [1]
Obr. 3. Kombinovaný svodič MCF-NAR instalovaný před elektroměrem [1]

Kombinovaný svodič přepětí

Nová řada přístrojů MCF-NAR od OBO Bettermann splňuje všechny tyto požadavky (obr. 3). Tyto kombinované svodiče odpovídají specifikacím pro svodič přepětí typu 1 a typu 2. Volitelně jsou tyto ochranné přístroje k dispozici také se sdělovacím kontaktem. Optická signalizace umístěná na přístroji nemá vlastní spotřebu a podává kdykoliv informaci o funkčnosti tohoto ochranného přístroje. Díky šířce pouhých 50 mm lze svodič MCF-NAR instalovat dokonce i mezi dva selektivní jističe vedení. Přímým připojením na přípojnici lze navíc bezproblémově dodržet maximálně přípustnou celkovou délku všech připojovacích vedení od živých vodičů k PE vodiči, tj. 0,5 m (viz obr. 4).

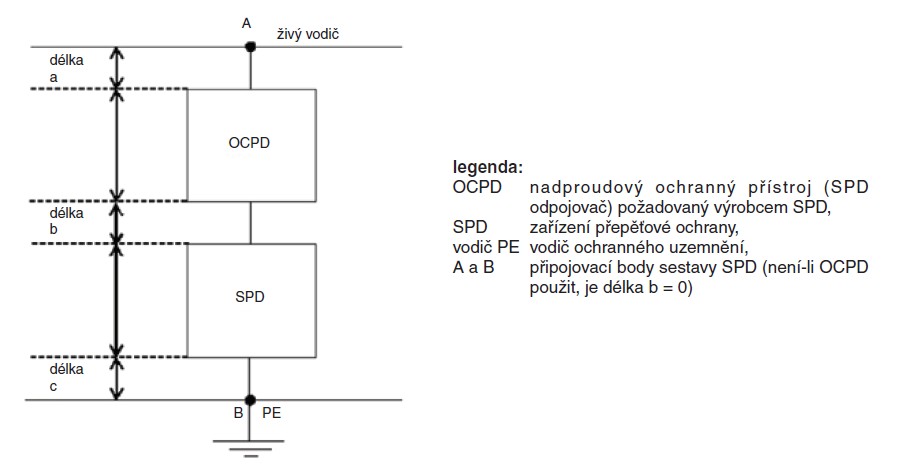

Obr. 4. Připojení zařízení přepěťové ochrany podle [3]
Obr. 4. Připojení zařízení přepěťové ochrany podle [3]

V závislosti na typu elektrického zařízení (instalace) nebo montážní situace se může stát, že instalace svodiče přepětí v neměřené části elektroměrového rozváděče, popř. na 40mm přípojnici nebude možná. Jde např. o případ, kdy vstup napájecího vedení do budovy a hlavní rozváděč jsou daleko od sebe nebo když při rozšiřování instalace není v hlavním rozváděči zabudována 40mm přípojnice. V těchto situacích je možné použít svodiče přepětí v podobě řadových vestavných variant, jako je např. přístroj MCF Compact nebo přístroj řady V50, které lze instalovat přímo v připojovacím prostoru na straně elektrické instalace, tj. v měřené části (obr. 5). Oba tyto přístroje jsou rovněž kombinované svodiče typu 1+2 a dají se montovat a připojovat na montážní lištu (35 mm).

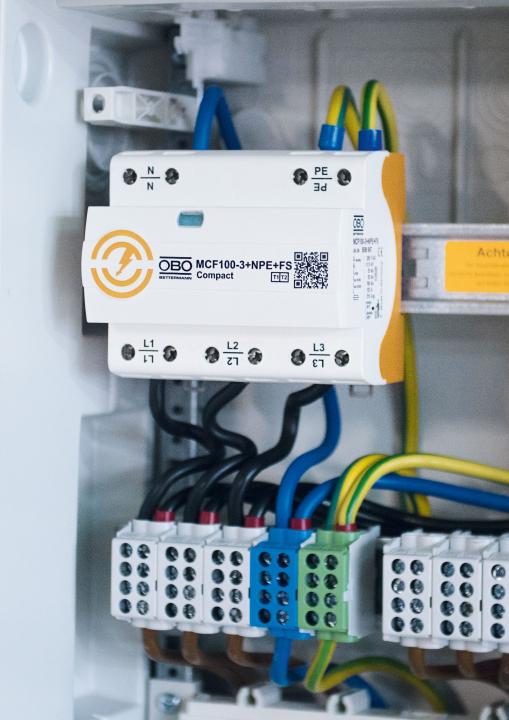

Obr. 5. Kombinovaný svodič typu 1+2 MCF100 Compac instalovaný na montážní liště (35 mm) [1]

Napájení přes zemní kabel

Budovy a stavební objekty, které nejsou opatřeny vnější ochranou před bleskem a jsou napájeny zemním kabelem, musejí být vybaveny podle normy ČSN 33 2000-5-534 ed. 2 minimálně přepěťovou ochranou typu 2.

S těmito možnostmi na ochranu elektrické instalace před bleskem a přepětím jsou splněny závazné požadavky norem. Jiskření a z toho vyplývajícímu nebezpečí vzniku požáru je zamezeno v napájecím bodě instalace. Doporučuje se ale opakovat ochranu svodiči přepětí, jsou-li koncové přístroje dále než na 10 m délky vedení od prvního ochranného přístroje, což zajistí trvalou ochranu před přepětími. V tomto případě nesmí být překročena dielektrická pevnost instalace ani jednotlivých elektrických zařízení. V podružných rozvodech by se měly pak použít svodiče přepětí typu 2. Koncová zařízení se chrání svodiči přepětí typu 3, které se instalují co nejblíže k chráněnému zařízení. Tuto ochranu lze zajistit např. pomocí svodiče ÜSM-A, který je zabudován přímo do krabice pod omítkou nebo do zápustné přístrojové krabice a tam paralelně připojen k síťové zásuvce (obr. 6). Alternativně existují také svodiče přepětí typu 3, které lze jednoduše zasunout do zásuvky. Jde např. o svodič FC-D, kterým lze instalaci snadno a nekomplikovaně dodatečně vybavit. U koncových zařízení s větším připojovacím prostorem je možné přepěťové ochrany typu 3 také připojit přímo na napájecí svorce.

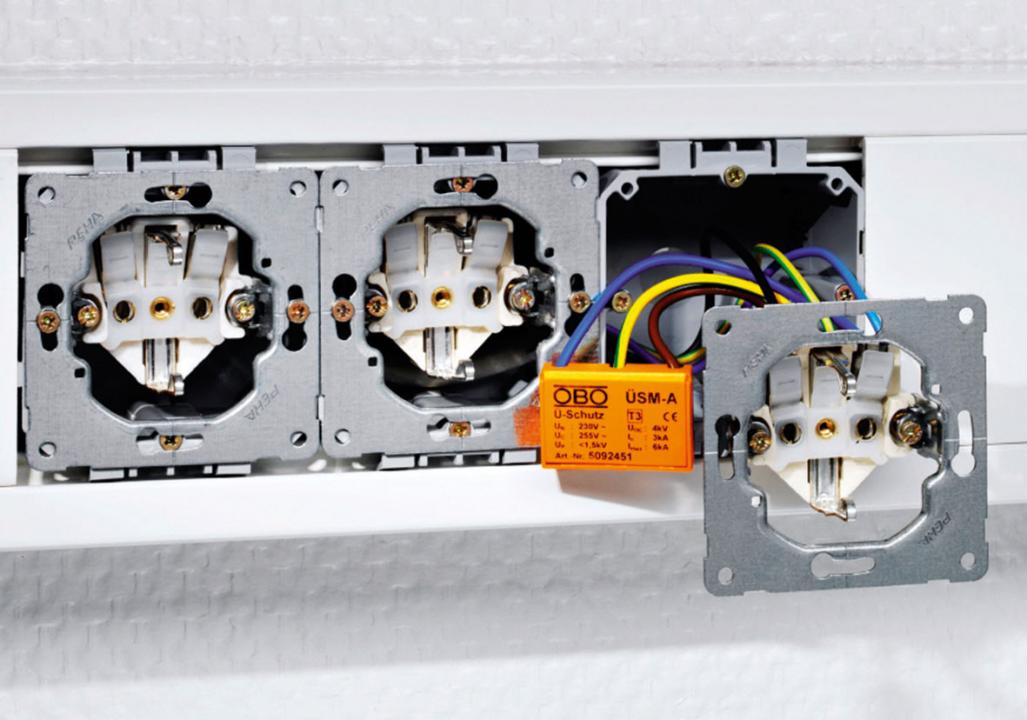

Obr. 6. Připojení přístroje ÜSM-A k zásuvce – možné je i dodatečné připojení [1]

Rizikový potenciál telefonních a televizních kabelů

Přepětí se můžou ovšem dostat do instalace nejen přes hlavní napájecí síť. Z venku do budovy vstupují mj. také telefonní a televizní kabely, které mohou do elektrické instalace zavléci nebezpečně velká přepětí. Pro vytvoření kompletní ochrany před přepětími by měla být také tato vedení na vstupu do budovy spojena přes vhodné přepěťové ochrany s pospojováním. Telefonní kabely lze adekvátně chránit kombinovaným ochranným přístrojem TD-2D-V, který je vhodný pro vysoké frekvence (obr. 7). Pro ochranu koaxiálních kabelů na vstupu do budovy lze použít např. svodič DS-F W/W.

Soubor norem ČSN 33 2000 určuje základní pravidla pro návrh, stavbu a revize elektrického zařízení nízkého napětí, která zajišťují bezpečnost osob, užitných zvířat a věcí před úrazem a nebezpečím poškození, která mohou vzniknout při normálním používání elektrické instalace. Jde tedy především o oblast napájení elektrickou energií. Z tohoto důvodu lze použití zařízení přepěťových ochran u telefonních a televizních kabelů pouze a jedině doporučit.

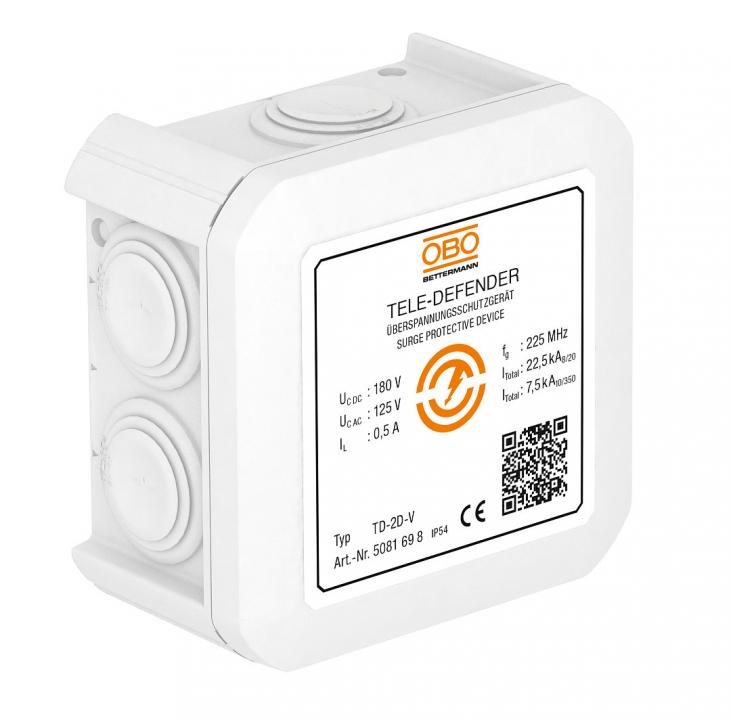

Obr. 7. Kombinovaný ochranný přístroj TD-2D- -V pro telefonní kabely v krytu do vlhkých prostorů
Obr. 7. Kombinovaný ochranný přístroj TD-2D-V pro telefonní kabely v krytu do vlhkých prostorů

Závěr

Ochrana před přepětími vznikajícími v důsledku atmosférických jevů nabývá v posledních letech čím dál tím více na významu. Údery do budovy nebo připojeného vedení mohou způsobit hmotnou škodu a ohrozit životy. Údery v blízkosti budov nebo vedení, stejně jako přímé údery do budov nebo vedení mohou způsobit poruchy elektrických a elektronických systémů v důsledku přepětí vznikajícímu odporovou nebo indukční vazbou mezi těmito systémy a bleskovým proudem. Se zřetelem na energetické sítě nízkého napětí vyplývá pro většinu nových i rekonstruovaných staveb z vyhlášky 268/2009 Sb., o technických požadavcích na stavby, souboru platných norem ČSN EN 62305 a ČSN 33 2000-4-443 ed. 3 povinnost instalovat zařízení přepěťové ochrany (SPD). Norma ČSN 33 2000-5-534 ed. 2 vymezuje návazné požadavky na vhodné ochranné prvky. Instalace svodiče přepětí do neměřené části dává smysl především u bytových domů (např. panelových), kde je vstup napájecího vedení situován někde u paty domu a elektroměry jsou až na jednotlivých patrech. V tomto případě jsou chráněny proti přepětí i elektroměry.

Při dodržení příslušných opatření, která jsou v normách předepsána, resp. doporučena, budou jak elektrická instalace, tak také koncová elektrická zařízení této instalace optimálně chráněny před bleskem a přepětím.
