Ochrana obytných budov se solárními zdroji

číslo 5/2003

inovace, technologie, projekty

Ochrana obytných budov se solárními zdroji

Ing. Zdeněk Rous, CSc.,
zastoupení DEHN + SÖHNE v ČR a SR

Již déle než deset let zpracovává firma DEHN + SÖHNE koncepci ochran pro solární techniku. Pro splnění kvalitní koncepce firma nabízí kompletní součástkovou základnu pro uzemnění, potenciálové vyrovnání, svodiče bleskového proudu a přepětí i hromosvodní ochranu. Nabízí též inženýrskou podporu při návrhu řešení, popř. realizaci zkušebních postupů ve vlastních laboratořích simulující bleskový proud i indukovaná přepětí, kde lze optimalizovat specifická řešení ochrany pro fotovoltaické systémy.

Obr. 1. Obr. 3.

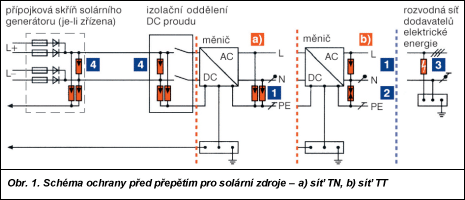

Realizace ochrany Obr. 1.

Kromě toho, že:

  • se skryjí panely do ochranného prostoru hromosvodní soustavy,
  • dodrží se bezpečné vzdálenosti od části hromosvodu,

lze ochranu instalace přepěťovou ochranou realizovat podle schémat na obr. 1.

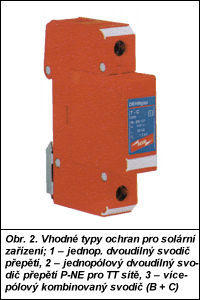

Na obr. 2 jsou uvedeny doporučované a mnohokrát osvědčené výrobky firmy DEHN + SÖHNE vhodné pro kvalitní ošetření fotovoltaických systémů.

Poněvadž zdroje ze solárního zařízení bývají spojeny s distribuční sítí nn, je nutné upravit i potenciálové vyrovnání a uzemnění. Příklad vhodné ekvipotenciální přípojnice, sloužící též jako ochranné pospojování, je na obr. 3.
