Nový ruční analyzátor kvality napětí firmy LEM ANALYST® Q70

Jedinečná kombinace funkcí dělá z přístroje ANALYST Q70 dokonalý nástroj pro měření výkonu a sestavení přehledů kvality v jednofázových elektrických sítích.

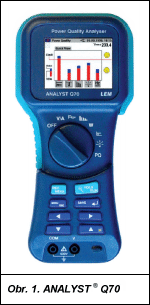

Obr. 1.

V základním módu měření V/A (napětí a proud) jsou hodnoty současně zobrazeny také s jejich minimální a maximální hodnotou.

Přístroj zobrazuje osciloskopický průběh napětí a proudu a hodnotu fázového posuvu mezi těmito dvěma hodnotami.

Harmonické spektrum je zobrazeno graficky v sloupcovém diagramu. Pro detailní přehled lze vybírat průběh jednotlivých harmonických.

Výkonové měření zahrnuje W, V·A, var, účiník a W·h s minimální a maximální hodnotou.

V rozsahu napěťové události jsou zaznamenávány poklesy, překročení a výpadky. Události jsou graficky zobrazeny a uloženy do paměti pro další vyhodnocení.

Měření flickeru (blikání) zahrnuje okamžitý flicker (FL), krátkodobý flicker (Pst) – průměr za 10 min a dlouhodobý flicker (Plt) – průměr za 2 h.

Jedinečný grafický přehled parametrů kvality s vyhodnocením podle normy ČSN EN 50160 na jedné obrazovce.

Obr. 2.

Oblasti aplikace:

  • záznam napětí a proudu,
  • osciloskopický průběh,
  • monitorování a přehled harmonických,
  • jednofázový profil výkonu,
  • monitorování událostí,
  • záznam flickeru (blikání),
  • test vyhovění ČSN EN 50160.

Hlavní funkce:

  • napětí AC,
  • proud AC měřený pomocí flexibilních sond až do 3 000 A,
  • frekvence (napětí a proud),
  • W, V·A, var a měření účiníku, dokonce pro deformované křivky,
  • TRMS, THD a frekvence pro proud a napětí,
  • měření událostí – poklesy, překročení a výpadky,
  • funkce záznamu pro MIN, MAX a průměrnou hodnotu,
  • harmonické do 40.,
  • vnitřní paměť pro záznam dat, zobrazení displeje a přehledů kvality,
  • záznamy s časem a datem zápisu,
  • měření flickeru,
  • jedinečný přehled parametrů kvality podle EN 50160,
  • velký podsvícený barevný displej s víceparametrovým zobrazením, grafickým módem pro osciloskop, harmonické spektrum a zapisovač,
  • IEC 1010 Cat III pro zvýšenou bezpečnost v oblastech s nebezpečným napětím,
  • volitelné proudové kleště pro měření malých proudů.

Obr. 3. Obr. 4. Obr. 5.

UTES Instruments, s. r. o.
Srbská 53
612 00 Brno
tel./fax: 541 589 211
e-mail: prodej@utes.cz
