Nový DEHNventil – přepěťová ochrana s širokým použitím

číslo 1/2003

Inovace, technologie, komponenty

Nový DEHNventil – přepěťová ochrana s širokým použitím

Dalibor Šalanský,
LUMA plus s. r. o., Chomutov

V únoru roku 2002 pořádala firma DEHN+SÖHNE tiskovou konferenci, v rámci které byla vyhlášena soutěž O nej­smysluplnější uplatnění nového DEHNventilu. O vyhlášení této soutěže a jejích výsledcích jsme informovali v časopise ELEKTRO č. 4 a 11/2002.

Nyní zde představujeme technické řešení, které se umístilo na druhém až třetím místě této soutěže.

Řešení ochrany před bleskem a přepětím v Mlékárně Hlinsko, a. s. TATRA

  • Základní údaje: Mlékárna Hlinsko, a. s. TATRA. Výrobní hala – plničky mléka, rozváděč klimatizace.
  • Napájení rozváděče: soustava TN-S, jištění 3 × 50 A Gl, přímo z hlavního rozváděče (HR) pro halu vedle HR (vzdálenost kabelu přibližně 130 m).

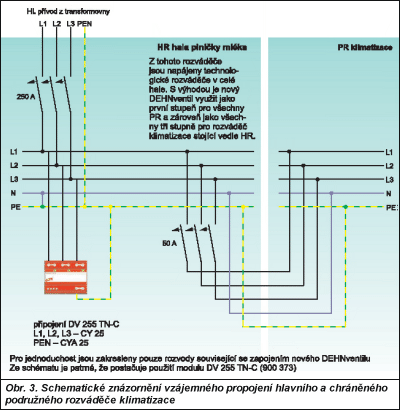

  • Výkresová příloha (obr. 3).
  • Fotografická příloha (obr. 1, obr. 2).

Počátkem letošního roku zahájila firma LUMA plus s. r. o. instalaci komplexního ochranného systému ve společnosti Mlékárna Hlinsko a. s. Úkolem bylo ochránit veškerou technologii, počítačový systém a ostatní elektronické systémy, jako jsou elektrické zabezpečovací systémy (EZS), elektrická požární signalizace (EPS) a dohlížecí kamerový systém. Mlékárna se nachází na Vysočině, tedy v oblasti se zvýšenou bouřkovou činností.

Obr. 1. Obr. 2.

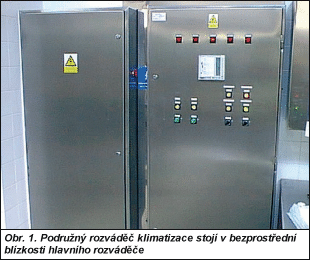

Mezi chráněná zařízení patřil i rozváděč klimatizace, který je vybaven řídicí počítačovou jednotkou. Jeho napájecí přívod je jištěn ochranou 3 × 50 A. Rozváděč je umístěn přímo vedle hlavního rozváděče pro jednu výrobní halu (obr. 1). Abychom bylo možno instalovat ochranný systém odolný i proti přímým úderům blesku, bylo nutné použít svodiče třídy B, oddělovací tlumivky dimenzované minimálně na odběr 50 A a dále svodiče třídy C (klasická kombinace DEHNport Maxi, DEHNbridge 63 A, DEHNguard 275). Tato kombinace by se nevešla do hlavního rozváděče – příprava spočívala na vytvoření čtyř průchodů v korozivzdorných rozváděčích a na instalaci ochrany do rozváděče klimatizace. V poslední chvíli však firma DEHN+SÖHNE představila nový DEHNventil.

Tento svodič v sobě zahrnuje první a druhý stupeň ochrany (tedy svodič bleskových proudů a výkonný svodič přepětí) bez nutnosti instalace oddělovacích tlumivek. Svodičem může (podle úda­jů výrobce) protéci bleskový proud vlny o vrcholové hodnotě 75 kA (10/350 µs), tzn. při přímo uzemněném vodiči PEN dohromady 4 × 25 kA, tedy 100 kA, do chráněného vedení. Uvažujeme-li v souladu s IEC (prEN) 61024-1, že tento proud tvoří nejvýše 50 % celkového proudu v kanálu blesku, dostáváme se k tomu, že do bu­dovy může bez vzniku poruchy ude­řit blesk o hodnotě proudu 200 kA (10/350 µs). To znamená, že ochrana sítě TN-C DEHNventilem představuje řešení na úrovni třídy ochrany 1 (podle uvedené normy IEC (prEN)). To je odolnost v nejvyšší požadované kvalitě ochrany.

Obr. 3.

Přitom na svorkách tohoto kombinovaného svodiče vzniká zbytkové napětí maximálně 1,5 kV s energií odpovídající nejvýše energii obsažené ve vlně 8/20 µs, která odpovídá zkouškám ochrany v třídě požadavků D (nebo III podle IEC 364) i odolnosti koncového zařízení podle ČSN EN 61000-4-5, vyhovující zákonu č. 22.

DEHNventil je mimo jiné vybaven uzavřenými jiskřišti, takže nebylo třeba počítat s ochranným prostorem pro vyfukování oblouku. Rovněž hodnota maximálního vlastního předjištění 315 A je příznivá, svodič nebylo nutné samostatně jistit. Kromě toho lze z parametrů tohoto přístroje zjistit, že tento svodič spolupracuje s předřazenou pojistkou 25 až 32 A, takže nezpůsobuje přerušení těchto pojistek následným proudem ze sítě nn. Jiný jiskřišťový svodič s těmito vlastnostmi není znám.

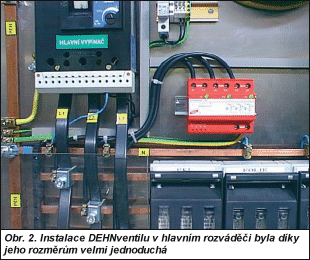

Jak je znázorněno na obr. 2, nainstalovat tento svodič bylo velmi jednoduché. DEHNventil ušetřil mnoho starostí s instalací ochranného systému, znamenal zkrácení doby montáže, velkou úsporu místa a tím i finanční úsporu.

V současné době je dokončována poslední etapa ochrany elektronických zařízení v Mlékárně Hlinsko a. s. Celkem zde bude instalováno pět těchto ochran – tři v jiných technologických rozváděčích a jedna v hlavním rozváděči administrativní budovy.

LUMA plus, spol. s r. o.
Kmochova 7
430 03 Chomutov
tel.: 222 560 104, 222 561 121
fax: 222 562 424
e-mail: lumaplus@lumaplus.cz
www.lumaplus.cz
