Nové odpínací pojistkové lišty Secur Lean Streamer

Elektro 7-8/2001

Ing. Zdeněk Hašek, GHV Trading, spol. s r. o.

Nové odpínací pojistkové lišty Secur® Lean Streamer

Německá firma Wöhner, kterou na českém a slovenském trhu zastupuje společnost GHV Trading, spol. s r. o., je známa jako přední evropský výrobce stavebnicových sběrnicových systémů pro rozváděče. Stavebnicové systémy zahrnují téměř kompletní sortiment montážních a odpínacích komponent nezbytných pro výrobu rozváděčů (pojistkových odpínacích lišt, pojistkových spodků, pojistkových odpínačů, přístrojových adaptérů, svorek, plastových izolátorů a držáků sběrnic a vlastních sběrnic).

Obr. 1.

Měděné, pocínované sběrnice v systému slouží jako:

  • univerzální nosný díl, na který je možné upevnit ostatní konstrukční a spínací komponenty převážně hákovými svorkami, bez vrtání,
  • elektrický vodič, umožňující v systému přenášet proudy až do 2 500 kA.

Vzhledem ke svému postavení na trhu věnuje firma Wöhner mimořádnou pozornost trvalému zvyšování technické úrovně systémů i jednotlivých komponent. V rámci posledních inovačních změn byly i výrazně modernizovány pojistkové odpínací lišty. Nové pojistkové lišty, prodávané pod obchodním názvem Secur® Lean Streamer, se kromě výrazného designu vyznačují především celkově zmodernizovanou konstrukcí, která napomáhá lépe využít prostor v rozváděči a dovoluje uživateli rozhodnout, zda vodiče připojí nahoře nebo dole. Pojistkové kontakty jsou chráněny krytem proti dotyku integrovaným plastovým náběhem, který umožňuje snadnější navedení nožových pojistek. Lišty jsou dále vybaveny ochranou proti elektrickému oblouku a mechanickou aretací pojistkových vložek.

Všechny nevodivé části pojistkových odpínacích lišt jsou vyrobeny ze speciálního plastu bez silikonu a chloru, s trvalou tepelnou odolností minimálně 120 °C. Materiál, z něhož je vyrobena základna lišty, se navíc vyznačuje odolností proti svodovým proudům CTI 200, popř. CTI 600.

Tab. 1. Elektrické parametry pojistkové odpínací lišty pro pojistkové vložky velikosti 00

Typ pojistkové odpínací lišty jednopólově spínatelné trojpólově spínatelné
Provozní proud AC (50 až 60 Hz) AC (50 až 60 Hz)
Jmenovité provozní napětí Ue 690 V AC 690 V AC
Jmenovité izolační napětí Ui 800 V 800 V
Jmenovitá rázová pevnost Uimp*) 6 kV 6 kV
Jmenovitý proud 160 A 160 A
Kategorie užití AC-22B (690 V) AC-22B (500 V) AC 21B (690 V)
Podmíněný jmenovitý zkratový proud 50 kA (105 kA špičkový proud) 50 kA (105 kA špičkový proud)
Ztrátový výkon v jedné fázi pro NH pojistkové vložky 12 W 12 W
*) při současném připojení více přístrojů je nutné podle EN 60439 díl 1/DIN VDE 0660 díl 500, tab. 1, přihlédnout k zatěžovacímu faktoru

Tab. 2. Elektrické parametry pojistkové odpínací lišty pro pojistkové vložky velikosti 1, 2 a 3

Velikost pojistky 1 2 3
Jmenovitá rázová pevnost Uimp 12 kV 12 kV 12 kV
Jmenovitý proud 250 A 400 A 630 A
Kategorie užití AC-23B (500 V)
AC-22B (690 V)
AC-21B (690 V)
AC-23B (500 V)
AC-22B (690 V)
AC-21B (690 V)
AC-23B (500 V)
AC-22B (690 V)
AC-21B (690 V)
Podmíněný jmenovitý zkratový proud 50 kA (105 kA špičkový proud) 50 kA (105 kA špičkový proud) 50 kA ( 105 kA špičkový proud)
Ztrátový výkon v jedné fázi pro NH pojistkové vložky 23 W 34 W 48 W

Z konstrukčního hlediska představují nové pojistkové odpínací lišty Secur® Lean Streamer dvě typové řady:

  • pojistkové odpínací lišty pro pojistky velikosti 00,
  • pojistkové odpínací lišty pro pojistky velikosti 1, 2 a 3.

Pojistkové odpínací lišty Secur® Lean Streamer pro pojistkové vložky velikosti 00 jsou dodávány v jednopólově spínatelné verzi a v trojpólově spínatelné variantě.

Jednopólově spínatelné typy jsou určeny výhradně pro sběrnicový systém 185 mm a připevňují se na vrtanou sběrnici šrouby. Trojpólově spínatelné verze lze použít v 60mm, popř. 185mm systému s adaptérem, ve 100mm systému je možné použít pojistkovou odpojovací lištu přímo na vrtanou sběrnici.

Pojistkové odpínací lišty Secur® Lean Streamer pro pojistkové vložky velikosti 1, 2 a 3 jsou dodávány rovněž v jednopólově spínatelné variantě a v trojpólově spínatelné verzi.

Obr. 2. Obr. 3.

Obě varianty jsou určeny výhradně pro sběrnicový systém 185 mm a připevňují se na vrtanou sběrnici šrouby.

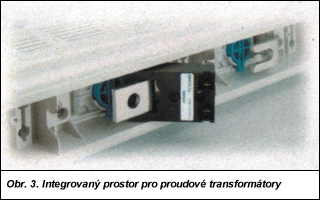

V pojistkových odpínacích lištách Secur® Lean Streamer pro pojistkové vložky velikosti 1, 2 a 3 je speciální prostor na měřicí transformátory proudu, které jsou zcela integrovány do tělesa odpínače. Tyto transformátory lze zapojit do korpusu lišty i dodatečně. Víko pojistkové komory je vybaveno samouzavíratelnými testovacími otvory, díky nimž lze bezpečně testovat parametry pojistek.

Všechny typy pojistkových odpínacích lišt Secur® Lean Streamer lze doplnit spínačem pro indikaci polohy víka odpínače a připojovacím příslušenstvím, s jehož pomocí je možné k lištám připojovat vodiče v podstatě jakéhokoliv průřezu.

Bližší informace o výrobcích firmy Wöhner zájemcům poskytnou pracovníci firmy

GHV Trading, spol. s r. o.
Kounicova 67a
602 00 Brno
tel.: (05) 41 23 55 32-4, 41 23 53 86
fax: (05) 41 23 53 87
e-mail: ghv@ghvtrading.cz
http://www.ghvtrading.cz
