Nové možnosti nabídky jističů Modeion

číslo 7/2004

inovace, technologie, projekty

Nové možnosti nabídky jističů Modeion

Ing. Lubomír Augusta,
OEZ s. r. o.

Od zahájení prodeje jističů BL1600 v roce 1997 se nabídka těchto přístrojů řady Modeion rozrostla o další typy: BL800, BH630 a BD250, včetně jejich příslušenství.
K výhodám jističů zmíněné řady patří jejich dostupnost v široké síti velkoobchodů České republiky a Slovenska, nabídka tzv. retrofitových sad pro náhradu starších jističů, elektronických digitálních nadproudových spouští s rozsahem regulace až do 60 % 0,4 až 1 In a také příslušenství v podobě stavebnice. Takovéto příslušenství umožňuje uživateli složit si požadovaný jistič přesně podle svých představ. Obr. 1
Protože firma OEZ chce stále více vycházet vstříc potřebám uživatelů a usnadňovat jim např. objednávání jističů, od dubna t. r. zavedla dvě novinky v oblasti prodeje.

1. Nové provedení jističů „305„

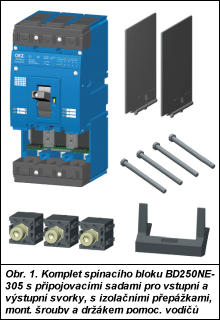

První novinkou je nová verze jističů „305„. Pod tímto označením se nyní prodává jistič i s příslušenstvím, tj. s připojovacími sadami pro vstupní a výstupní svorky, izolačními přepážkami, montážními šrouby a držákem pomocných vodičů (obr. 1). Tento komplet je třeba doplnit již jen blokem nadproudové spouště. Šroubovákem lze nadproudovou spoušť do spínacího bloku doplnit během minuty. Tím se prodej jističů Modeion pro svou jednoduchost velmi přiblížil potřebám většiny uživatelů a zákazníků.

2. Sestavení jističe na zakázku

Druhou, neméně významnou novinkou je sestavení jističe na zakázku. Jedná se o nově nabízenou službu zejména pro náročnější zákazníky a firmy, které vyvážejí technologické celky do zahraničí. Podle přání zákazníka – po konzultaci se společností OEZ – a na základě konkrétní specifikace je možné sestavit jistič a příslušenství do jednoho celku (obr. 2). Záruka se v tomto případě vztahuje nejen na jednotlivé komponenty, ale i na celou sestavu.

Obr. 2

Dodací lhůta takovéto sestavy se pohybuje v rozsahu od jednoho do čtyř týdnů, přičemž závisí na počtu jističů nebo odpínačů a na množství doplňovaného příslušenství.

V objednávce je nutné uvést tuto specifikaci:

  • typ spínacího bloku jističe;
  • typ, jmenovitý proud a nastavení elektronické spouště;
  • typy připojovacích svorek pro vstupní a pro výstupní svorky jističe;
  • požadavek osazení, typ a funkce pomocných spínačů;
  • požadavek osazení a typ pomocných spouští, včetně jmenovitého napětí;
  • určení jističe k pohonu
    • typ ručního pohonu včetně příslušenství (ovládací páka, ložisko, hřídel),
    • typ motorového pohonu včetně ovládacího napětí a požadavku na počítadlo cyklů a prodlužovací kabel;
  • požadované provedení jističe (výsuvné nebo odnímatelné);
  • požadavek na osazení výsuvného zařízení signalizací jednotlivých poloh;
  • požadavek na plombování nadproudové spouště.

Pomocné obvody výsuvného provedení budou zapojeny podle schématu dodaného zákazníkem.
