Nové klešťové přístroje

číslo 5/2002

Inovace, technologie, projekty

Nové klešťové přístroje
Měření zapínacího proudu motorů, výkonu, sledu fází

Ing. Jiří Ondřík, Ing. Roman Smékal,
GHV Trading spol. s r. o.

Poprvé ve své déle než stoleté existenci uvedla v loňském roce francouzská firma Chauvin Arnoux na trh měřicích přístrojů malé klešťové multimetry s označením F01 a F03, určené zejména pro provozní měření v obtížnějších podmínkách. O těchto přístrojích byli čtenáři informováni již v březnovém čísle ELEKTRO. Nyní tyto informace rozšiřujeme.

Obr. 1.

Firma Chauvin Arnoux doplňuje řadu malých klešťových přístrojů o dva nové typy s označením F05 a F07. Svými vlastnostmi se však oba typy řadí spíše mezi špičkové přístroje než mezi „začátečníky“. Zmíněná francouzská společnost, která již v roce 1934 přišla jako první s myšlenkou předložit zájemcům klešťový měřicí přístroj, tak znovu potvrzuje svoje čelné postavení na trhu provozních měřicích přístrojů.

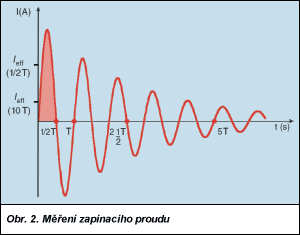

Oba přístroje rozšiřují řadu F01 a F03 o další zajímavé funkce. Obzvláště u modelu F05 (obr. 1) ocení pracovníci v provozech jeho vysokou užitnou hodnotu, zejména možnost měřit efektivní hodnotu zapínacího proudu při různém počtu period (funkce INRUSH). Přístroj umožňuje nastavit a měřit velikost proudu poloviny periody, jedné periody, dvou a půl periody, pěti period a deseti period (obr. 2). Znalost pěti nejdůležitějších period je nedocenitelná především při projektování jisticích obvodů. Dalšími užitečnými funkcemi je měření sledu fází dvouvodičovou metodou, měření jednofázového výkonu (obr. 3) ve čtyřech rozsazích od hodnoty 5 W do hodnoty 240 kW a cos j a v neposlední řadě indikace nebezpečného napětí. Pro provozní podmínky je také velmi zajímavá doplňková funkce informující uživatele o zbývající době života baterie, uváděná v hodinách.

Obr. 2.

Přístroj F07 dovoluje měřit superponované průběhy AC + DC, lze na něj připojit různé adaptéry s možností naprogramování (až 10n), nabízí měření teploty od –50 do +1 000 °C s termoelektrickým článkem typu „K“ a stejně jako typ F05 umožňuje měřit zapínací proud pomocí funkce INRUSH.

K nadstandardnímu vybavení celé řady klešťových přístrojů patří také kompenzace odporu měřicích přívodů do hodnoty 2 W, možnost nastavit prahovou hodnotu odporu při akustickém testu propojení (1 až 40 W) a akustická indikace tlačítkové volby.

Modely F03 až F07 jsou vybaveny funkcemi MIN, MAX, HOLD a PEAK. Naměřené hodnoty lze číst z podsvětleného displeje.

Přístroje jsou konstruovány v kategorii III, pro hodnotu napětí 600 V, pol. 2, testovány jsou napětím 6 kV.

Porovnání jednotlivých parametrů popisovaných přístrojů je přehledně uvedeno v tab. 1.

Tab. 1. Přehled technických parametrů klešťových měřicích přístrojů

Funkce/model F01 F03 F05 F07
displej 9999 bodů 9999 bodů 9999 bodů 9999 bodů
měření AC proudu, RMS 0,15 až 40/400 A 0,15 až 40/400 A (600 A špička) 0,15 až 40/400 A (600 A špička) 0,15 až 40/400 A + DC (600 A špička)
měření DC proudu   0,15 až 40/400 A 0,15 až 40/400 A 0,15 až 40/400 A
přesnost ±1,5 % z č. h. ±2 dig ±1,5 % z č. h. ±2 dig ±1,5 % z č. h. ±2 dig ±1,5 % z č. h. ±2 dig
INRUSH (zapínací proud)     0,5 T; 1 T; 2,5 T; 5 T; 10 T 0,5 T; 1 T; 2,5 T; 5 T; 10 T
měření AC napětí, RMS 0,15 až 40/400/600 V 0,15 až 40/400 A (900 A špička) 0,15 až 40/400 A (900 A špička) 0,15 až 40/400 A (900 A špička)
měření DC napětí 0 až 40/400/600 V 0 až 40/400/600 V 0 až 40/400/600 V 0 až 40/400/600 V
přesnost ±1 % z č. h. ±2 dig ±1 % z č. h. ±2 dig ±1 % z č. h. ±2 dig ±1 % z č. h. ±2 dig
měření výkonu     5 W až 4 kW/40/240 kW
měření účiníku cos j     0,2 až 1
měření dporu 0 až 400 W 0 až 400 W/4 kW 0 až 400 W/4 kW/40 kW 0 až 400 W/4 kW/40 kW
kompenzace měřicích vodičů   ź ź ź
test propojení s akustickou signalizací ź ź ź ź
test diod   ź ź ź
měření teploty (int, ext, °C, °F)   ź ź
měření frekvence     5 až 40 Hz/400 Hz/4 kHz/20kHz 5 až 40 Hz/400 Hz/4 kHz/20kHz
měření s adaptéry       ź
automatická volba AC/DC ź ź ź ź
signalizace nebezpečného napětí (V-Live) ź ź ź ź
auto power-off ź ź ź ź
Hold ź ź ź ź
podsvětlení displeje   ź ź ź
Min/Max/špičková hodnota   ź ź ź
zobrazení stavu baterie   ź ź ź
elektrická bezp.
EN 61010-2-032
600 V – kat. III 600 V – kat. III 600 V – kat. III 600 V – kat. III
průměr měřicího vodiče <26 mm <26 mm <26 mm <26 mm

Všechny měřicí přístroje jsou standardně dodávány s ochranným pouzdrem (obr. 4) a měřicími hroty, přístroje F03 a F07 mají ve standardní výbavě také teplotní čidlo.

Mezi základní měřicí funkce klešťových přístrojů patří:

Obr. 3.
  • měření skutečné efektivní hodnoty proudu a napětí, sinusového i nesinusového průběhu (RMS),
  • měření stejnosměrného a střídavého proudu a napětí,
  • měření odporu a propojení,
  • měření teploty,
  • test diod,
  • měření frekvence,
  • měření výkonu a cos j,
  • dvoupólová indikace sledu fází,
  • měření neelektrických veličin pomocí adaptérů,
  • měření zapínacího proudu za 1/2 T, 1 T, 2,5 T, 5 T a 10 T (INRUSH).

Další vlastnosti:

  • změna prahové hodnoty odporu pro akustickou indikaci propojení,
  • přidržení hodnoty (Hold), Min/Max, špičková hodnota (PEAK),
  • kompenzace odporu měřicích přívodů do hodnoty 2 W,
  • akustická indikace nebezpečného napětí,
  • podsvětlený displej.
Obr. 4.

Obsah dodávky (obr. 4):

  • jedno pouzdro,
  • dva měřicí vodiče s hroty,
  • jedna baterie 9 V,
  • jedna uživatelská příručka,
  • jeden adaptér typu K (F03, F07),
  • jeden vodič se 4mm konektorem (F05),
  • jedna krokosvorka.

Podrobnější informace o výše uvedených přístrojích si v případě zájmu lze vyžádat u firmy:

GHV Trading, spol. s r. o.
Kounicova 67a
602 00 Brno
tel.: 05/ 41 23 55 32-4, 41 23 53 86
fax: 05/41 23 53 87
e-mail: ghv@ghvtrading.cz
http://www.ghvtrading.cz
