Nová verze kompaktního softstartéru Lovato ADXM…BP

číslo 2/2006

Nová verze kompaktního softstartéru Lovato ADXM…BP

Ing. Jiří Kůs, LOVATO, s. r. o.

Lovato Electric uvádí na trh novou verzi modulárního softstartéru ADXM…BP pro rozběh třífázového indukčního motoru s kotvou nakrátko až do výkonu 22 kW.
Softstartér je velmi kompaktní a snadno se instaluje. Je vybaven základními funkcemi pro rozběh a plynulé zastavení, které umožňují redukci vibrací a zatížení převodového mechanismu, omezují rozběhový proud a následně zabraňují kolísání napájecího napětí při startu.

Softstartéry ADXM…BP (obr. 1) jsou navrženy pouze pro standardní zátěž – třífázový elektromotor. Pro nestandardní provozní podmínky, např. časté rozběhy pohonu, Lovato Electric doporučuje vyšší řadu softstartérů ADX nebo měnič frekvence.

Obr. 1. Softstartér Lovato ADXM25BP

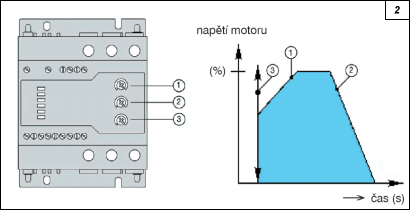

Obr. 2. Nastavování doby a momentu rozběhu a doby doběhu; 1 – rozběhovárampa, 2 – doběhová rampa, 3 – počáteční rozběhový moment

Obr. 1. Obr. 2.

Nová verze softstartéru zahrnuje tři modely se stejným krytem i stejnými funkcemi, které se liší pouze jmenovitým proudem, tzn. maximálním možným výkonem motorů, jenž k nim lze připojit.

Hlavní parametry:

  • řízení napájecího napětí třífázového motoru: 400 V AC,

  • proudové velikosti: 26, 38 a 45 A,

  • řízení dvoufázové napěťové rampy pro rozběh a zastavení,

  • rozsah nastavitelné doby rozběhu: 1 až 10 s,

  • rozsah nastavitelné doby plynulého zastavení: 1 až 30 s,

  • rozsah počátečního rozběhového momentu: 0 až 70 %,

  • vestavěné přemosťovací (by-passové) relé,

  • řídicí vstup rozběhu a zastavení: 24 až 550 V AC/DC,

  • vstup pro ochranu motoru termoelektrickým článkem proti přehřátí,

  • indikace LED napájení, průběhu rampy, přemostění (by-passu), přehřívání (rozběh a motor), výpadku fáze a nesprávného sledu fází.

Další informace o výrobcích mohou zájemci získat v inzerátu na této straně nebo na adrese:

LOVATO, spol. s r. o.
Za Nádražím 1735
397 01 Písek
tel.: 382 265 482
fax: 382 265 526
www.lovato.cz
