Nová koncepce měřicích transformátorů s děleným jádrem

číslo 7/2002

Inovace, technologie, komponenty

Nová koncepce měřicích transformátorů s děleným jádrem

Gustav Holub

Obr. 1.

V elektrotechnické praxi se při rekonstrukcích nebo opravách rozvodných zařízení dosti často vyskytuje úkol zabudovat nebo vyměnit měřicí transformátor, aniž by bylo třeba rozpojovat elektrický obvod, odpojovat napájení či zátěž. Uvedený problém lze celkem snadno řešit použitím měřicích transformátorů s děleným jádrem. Konstrukční řešení těchto transformátorů, které stále jsou na našem trhu, však v některých případech nedovoluje nebo značně komplikuje jejich využití na těžko dostupných místech. Nové konstrukční řešení firmy MBS Sulzbach dovoluje – díky patentovanému mechanismu – snadnou a bezpečnou manipulaci. Montovat zmíněné transformátory lze i na velmi nepřístupných místech, přičemž montáž je výrazně časově úspornější.

Firma MBS Sulzbach (SRN), kterou na českém trhu zastupuje firma GHV Trading, je české odborné veřejnosti známa především jako výrobce širokého sortimentu přístrojových transformátorů proudu. S novým řešením transformátorů přichází po důkladné analýze zákaznických požadavků a po ověření nových mechanismů.

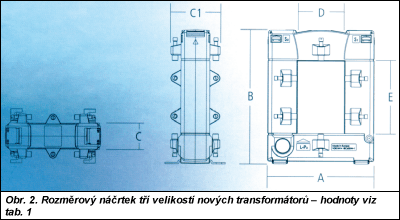

Obr. 2.

Transformátory s typovým označením KBU (obr. 1) lze pro nasunutí na vodič „otevřít“ pouhým zmáčknutím pružinového mechanismu dvěma prsty. Obvod transformátoru se opět uzavře pouhým zaklapnutím s aretací polohy. Uvedený postup zaručuje významnou úsporu času při instalaci a tím i nižší náklady. Upevnit transformátor na vodič a vystředit jej umožňuje šest izolovaných šroubů umístěných po vnitřním obvodu otvoru transformátoru. Mezi další přednosti transformátorů řady KBU patří malé vnější rozměry, ale velký vnitřní otvor (obr. 2), důležitý pro montáž na rozměrné kabely a sběrnice, a svorkový pás pro zkratování sekundární strany během instalace.

V současné době výrobce nabízí transformátory KBU ve třech rozměrových variantách (tab. 1) pro primární proud od 100 do 1 500 A. Sekundární proud je možné volit mezi 5 a 1 A, třídu přesnosti mezi 0,5 a 1.

Plášť transformátoru je z velmi pevného nehořlavého polykarbonátu se samozhášecími účinky podle normy UL 84V0. Sekundární svorky jsou z poniklovaných mosazných profilů. Transformátory jsou určeny pro provoz ve vnitřních prostorách s nízkou relativní vlhkostí a provozní teplotou od –5 do +40 °C.

Tab. 1. Rozměry a hmotnost transformátorů s děleným jádrem řady KBU

Typ Šířka (mm) Výška (mm) Hloubka (mm) Hmotnost (kg) Rozměr okénka (mm)
šířka výška
KBU 23 93 106 34/58 0,85 20 30
KBU 58 125 152 34/58 1,08 50 80
KBU 812 155 198 34/58 1,32 80 120

Další podrobnosti o transformátorech s děleným jádrem i o dalším sortimentu firmy MBS Sulzbach zájemcům ochotně sdělí pracovníci GHV Trading, spol. s r. o., na kontraktní adrese:

GHV Trading, spol. s r. o.
Kounicova 67a
602 00 Brno
tel.: 05/41 23 55 32-4, 41 23 53 86
fax: 05/41 23 53 87
e-mail: ghv@ghvtrading.cz
http://www.ghvtrading.cz
