Nejrychlejší spojování vodičů o průřezu 2,5 mm2

číslo 12/2002

Inovace, technologie, projekty

Nejrychlejší spojování vodičů o průřezu 2,5 mm2

Firma Wieland začala distribuovat nový typ řadových svorek taris na český a slovenský trh prostřednictvím firmy Schmachtl. Jedná se o svorky s připojením IDC. Technologie IDC znamená konec s odizolováním vodičů, menší rozměr, rychlejší práci atd. Svorky taris spojují měděné vodiče bezpečně, spolehlivě a rychle.

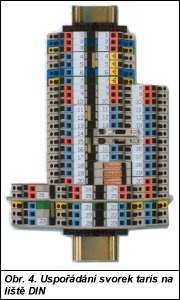

Výhody použití svorek s připojením IDC Obr. 4.

  • bez zakončování vodičů,
  • bez speciálního nářadí,
  • velká hustota spojení (rastr 5 mm),
  • úspora montážního času až 80 %,
  • nepřekrývání značení svorky vodičem,
  • měřicí bod na každém výstupu svorky,
  • dvouřadé propojování svorek.

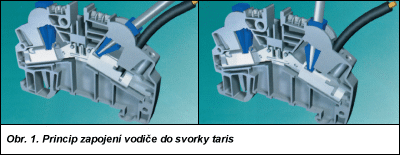

Vodič se vloží do svorky až nadoraz, šroubovák se zasune a tlakem směrem dolů se překlopí (obr. 1) – práce se svorkou taris je rychlá. Navíc odpadá použití speciálních nástrojů – stačí obyčejný šroubovák. Kromě toho není zapotřebí odizolování vodičů, nákup zakončovacího materiálu a drahého lisovacího nářadí – s tím souvisí snížení skladových zásob. Použitím prořezávací technologie taris lze oproti šroubovému spoji při odizolovávání a zakončování vodičů dosáhnout až 80% úspory času (obr. 2). U bezšroubového spojení se tato úspora (bez zakončování vodičů) pohybuje okolo 60 %. Svorky taris se dodávají od šíře 5 mm, což zaručuje výrobci zařízení, že při přechodu na technologii taris-IDC (obr. 3) nemusí měnit vnější rozměry rozváděče. Co se týče značení svorek, nikdy se nestane, že by toto značení bylo překryto vodičem. Tato skutečnost usnadňuje orientaci v systému a odhalování chyb v zapojení. Pouze u svorek taris jsou všechny tyto výhody spojeny v jednom produktu.

Obr. 2.

Svorky taris jsou bezpečné

  • umožňují vícenásobné připojení podle IEC 60947-7-1 (pětkrát), UL 1059 (desetkrát),
  • odolnost proti vibracím vyhovuje IEC 60352-3/4,
  • prostředí je respektováno podle IEC 60352-3/4 a IEC 60512,
  • odolnost vůči korozi je zaručena podle IEC 60352-3/4,
  • indikace otevření svorky (svorka otevřená/zavřená),
  • možnost měření (bez odpojení vodičů).

Oblasti použití svorek taris

Svorky taris jsou použitelné téměř v každém průmyslovém odvětví, kde je zapotřebí propojovat velké množství řídicích vodičů do průřezu 2,5 mm2. Především v automatizaci a řízení jsou nejčastěji užívány vodiče o průřezu 0,75 až 1 mm2. Právě zde je tedy možné plně využít svorky taris a tím dosáhnout až pětinásobného zkrácení montážní doby.

Obr. 3.

Propojovací parametry:

  • průřez vodiče 0,21 až 2,5 mm2 (od dubna 2001 až 4 mm2),
  • proudové zatížení až 24 A,
  • jmenovité napětí 800 V,
  • vodič Cu plný nebo lanovaný s izolací PVC a PE (lanování podle DIN VDE 0295 KI.1-5),
  • izolačním materiálem je polyamid 6.6 (UL94-V0),
  • kontaktní části jsou vyrobeny z pocínované mědi,
  • svorky pro vodiče 0,21 až 1 mm2 mají červený indikátor spojení a šířku 5 mm,
  • svorky pro vodiče 1 až 2,5 mm2 mají modrý indikátor spojení a šířku 6 mm,
  • zkratová odolnost je 800 V/8 kV (při stupni znečištění č. 3).
Obr. 1.

Provedení svorek: klasické, dvojité, zemnicí, patrové, rozpojovací, diodové, modulární s pojistkovým nebo diodovým modulem.

Veškeré informace o svorkách taris a prořezávací technologii IDC zájemcům poskytnou pracovníci technické podpory firmy Schmachtl CZ, která působí jako výhradní distributor svorek taris na českém a slovenském trhu. Seznam velkoobchodů s distribucí svorek taris je uveden na internetových stránkách firmy Schmachtl.

SCHMACHTL CZ s. r. o.
generální dovozce pro ČR a SR:
Vídeňská 185, 252 42 Vestec u Prahy
tel.: 244 001 500
fax: 244 910 700
e-mail: office@schmachtl.cz
http://www.schmachtl.cz, http://www.svorky.cz
