Lovato Orange: jednoduchost

Lovato Orange: jednoduchost

Ing. Bc. Jiří Kůs, Lovato, s. r. o.

Lovato Electric představuje nový systém pro rozběh elektromotorů, výkonové spínání a jištění, který používá nejmodernější technologie v konstrukci elektromechanických přístrojů určených pro průmyslovou automatizaci. Obr. 1. Orange je kompletní řada motorových spouštěčů, stykačů a tepelných relé s příslušenstvím (obr. 1). Je plně kompatibilní s předchozími řadami přístrojů Lovato Electric a plně vyhovuje všem evropským standardům a normám, včetně např. RoHS. Jednoduchost a rychlost montáže, moderní a kompaktní design, to vše zařazuje tento nový systém na vrchol trhu s elektrokomponentami pro průmyslovou automatizaci. Každý detail a jednotlivá vlastnost motorových spouštěčů, stykačů, nadproudových relé a elektromechanických rozběhů byly vyvinuty a navrženy se záměrem poskytnout uživateli vynikající výkon a funkčnost a zároveň vysokou spolehlivost i provozní bezpečnost.

Čtyřsvorková cívka

Napájení lze k cívce (obr. 2) přivést třemi možnými způsoby, a to shora, zdola nebo křížem.

Obr. 1. Nový systém Orange
Obr. 2. Čtyřsvorková cívka
Obr. 3. Rychlé sestavení kompaktního spouštěče
Obr. 4. Modul čtvrtého pólu stykače

Obr. 2. Obr. 3. Obr. 4.

Montáž sestav pro rozběh elektromotorů

Montáž a zapojení elektromechanických spouštěčů motorů jsou extrémně rychlé a spolehlivé. „Chytrý„ systém spojovacích hřebenů a krytek umožňuje rychlé sestavení kompaktního spouštěče (obr. 3) s vyloučením jakýchkoliv omylů způsobených chybným propojením svorek.

Obr. 5. Propojení tepelného relé s cívkou stykače

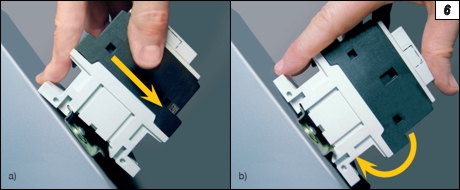

Obr. 6. Montáž stykače na lištu DIN 35 mm

Obr. 5. Obr. 6.

Přídavný čtvrtý pól stykače

Pro velikosti 45 a 55 A v AC1 se dodává modul (obr. 4) čtvrtého pólu stykače pro boční montáž. Toto řešení je varianta k dosavadní řadě stykačů 4P, je-li třeba optimalizovat zásobu náhradních komponent.

Obr. 7.

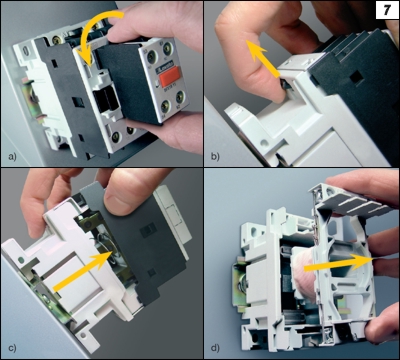

Obr. 7. Beznástrojová výměna cívky vycvaknutím hlavy stykače
Obr. 8. Snadné spojování prvků nacvaknutím

Pohodlné propojení tepelného relé s cívkou stykače

Během připojování tepelného relé ke stykači se současně propojí pomocné kontakty relé s cívkou stykače (obr. 5), a tak není třeba žádné další propojování – vše se uskuteční v jedné operaci.

Vzájemné mechanické blokování

Velikost stykačů 1, tj. 9 až 25 A v AC3, umožňuje vzájemné mechanické a elektrické blokování s velikostí 2, tj. stykačů 26 až 38 A v AC3. V novém modulu BFX50 02 vzájemného mechanického blokování jsou zabudovány dva rozpínací kontakty pro elektrické blokování, popř. signalizaci.

Obr. 8.

Montáž stykače na lištu DIN 35 mm

Stykač se montuje a demontuje beznástrojově, pouze zatlačením (obr. 6).

Výměna cívky jednoduchým „vycvaknutím„ hlavy stykače

Montáž a demontáž přídavných bloků kontaktů, jakož i výměna cívky (obr. 7) nevyžadují žádný nástroj ani šroubování!
Systém Orange je skutečně výjimečný svou jednoduchostí jak při montáži, tak i při manipulaci. Instalace přístrojů a jejich příslušenství jsou extrémně rychlé a zároveň vylučují instalační chyby a omyly: prvky jsou pevně spojovány prostým „nacvaknutím„ (obr. 8).
