Koncové spínače LOVATO řady KC/KN

Ing. Jiří Kůs,
LOVATO s. r. o.

V současné době je u koncových a bezpečnostních spínačů nejoblíbenější provedení s průchodkou na spodní straně skříňky spínače, které vyhovuje evropské normě EN50047. Ve firmě Lovato Electric reprezentuje toto provedení spínačová řada pod typovým označením KB/KM.

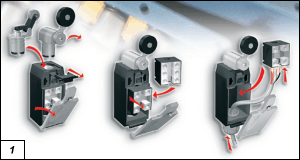

Obr. 1.

Obr. 1. Sestava koncového spínače KB/KM se spodním vstupem kabelu

U některých strojů a zařízení však vzniká problém s místem pro montáž, kdy spínače tohoto typu je možné namontovat buď jen s velkými obtížemi, nebo vůbec ne.

Řešením uvedeného problému může být použití jiného typu koncového spínače, který by vyhovoval normě EN50047 a jeho rozměry by byly menší. V principu je rozteč mezi montážními otvory pro upevňovací šrouby a vzdálenost k ovládací hlavici spínačů podle normy EN50047 unifikovaná, avšak skříňka spínače nového typu by měla být celkově nižší a kabely by mělo být možné připojit z obou stran bočními průchodkami. V důsledku toho by bylo navíc možné ušetřit prostor pod spínačem. Všechny zmíněné požadavky splňuje nový typ koncových spínačů Lovato Electric KC/KN.

Koncové spínače typu KC jsou opatřeny plastovou skříňkou ze samozhášivého termoplastu s dvojitou izolací. Skříňka spínače typu KN je vyrobena ze slitiny hliníku a zinku (zama). Obě typová provedení, vyhovující evropské normě EN50047, mají dva boční kabelové vstupy.

Nové typy koncových spínačů jsou kompatibilní s již existující řadou KB/KM – jsou u nich použity naprosto stejné ovládací hlavice (KX A…) a spínací jednotky (KX B…).

Obr. 2.

Obr. 2. Kompatibilnost nových koncových spínačů KC/KN s dosavadní řadou KB/KM

To je výhodné především pro uživatele, kterým se v závislosti na volbě hlavice nabízí opět velký výběr mezi mnoha variantami, např.:

  • ovládací čep,
  • ovládací čep s kladkou,
  • páka s kladkou,
  • podélně přestavitelná páka s kladkou,
  • keramická ovládací tyč,
  • nastavitelná ovládací tyč,
  • pružná ovládací tyč,
  • bezpečnostní spínač s hřídelí,
  • bezpečnostní spínač s otočnou pákou,
  • bezpečnostní spínač s ovladačem.

Kabelové průchodky na skříňce spínače jsou standardně v provedení M20 v souladu s evropskou normou EN 50262. Na zakázku lze u všech typů dodat provedení s průchodkou PG13.5.

Obr. 3.

Obr. 3. Velká variabilnost provedení nových koncových spínačů KC/KN

Uživatel má k dispozici šest různých kombinací kontaktů na spínacích jednotkách:

  • 1Z + 1R mžikové kontakty (…S11),
  • 2NC mžikové kontakty (…S02),
  • 1Z +1R pomalé kontakty (…L11),
  • 1Z +1R pomalé kontakty s předstihem (…A11),
  • 2R pomalé kontakty (…L02),
  • 2Z pomalé kontakty (…L20).

Spínací jednotku lze volně vyjmout ze skříňky spínače. Tím se velmi zjednodušuje připojování kabelů. Zákazník si může buď koupit kompletní vy pínač, nebo si ho sám podle vlastních potřeb sestavit jako stavebnici z jednotlivých dílů (ovládací hlavice, skříňka se spínací jednotkou, samostatné spínací jednotky). Druhý způsob zjednodušuje skladování náhradních dílů a zvyšuje operativnost montážních firem.

Lovato s. r. o.
Za Nádražím 1735
397 01 Písek
tel./fax: 382 266 055
e-mail: lovato@lovato.cz
http://www.lovato.cz
