Jak postupovat při náhradách dříve vyráběných jističů (4. část)

číslo 11/2002

Inovace, technologie, projekty

Jak postupovat při náhradách dříve vyráběných jističů
část 4: Náhrada vzduchových jističů AR a ARV do 1 600 A kompaktními jističi BL1600S

Ing. Lubomír Augusta, OEZ s. r. o.

Již čtvrté pokračování seriálu o náhradách typů jističů dříve vyráběných ve společnosti OEZ s. r. o. doplňuje ucelený soubor informací o nabídce v oblasti jisticí techniky. Po privatizaci v roce 1994 firma úspěšně vstoupila na rychle se měnící trh, systematicky přebudovala svůj sortiment, a to zejména s ohledem na stále vyvíjející se potřebu spolehlivých typů výkonových jističů.

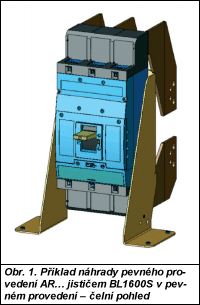

Obr. 1.

Výrobní program společnosti OEZ však zahrnuje kromě výkonových jističů také elektroinstalační přístroje pro domovní a průmyslové rozvody, nové pojistkové, přístroje, systémy a příslušenství.

Výroba jističů typu AR a ARV byla v OEZ s. r. o. ukončena před třemi lety. Tyto typy mohou být nyní do hodnoty 1 600 A nahrazovány jističi Modeion: BL1600S (do 1 600 A), BL800S (do 800 A) a do hodnoty 630 A typy BH630S. Pro vyšší jmenovité proudy mohou být nahrazovány vzduchovými jističi ARION. Podrobná tabulka nahrazovaných typů byla uvedena v ELEKTRO 7/02, str. 38, další bližší informace jsou samozřejmě k dispozici přímo u OEZ s. r. o.

Společnost také nabízí technicko-poradenskou službu pro způsoby montáže nebo v případech nutnosti rekonstrukce rozváděčů, a to na telefonním čísle 465 672 360.

Trend dnešní doby v oblasti konstrukce přístrojů je ve znamení úspory materiálu a zmenšování rozměrů. Do roku 1997 vyráběla společnost OEZ jističe do 1 600 A pouze v provedení vzduchových jističů, které měly krytí pouze IP00 a říkalo se jim jističe otevřené.

Tab. 1. Sady pro náhradu jističů AR (pevné provedení) jističi BL1600S v pevném provedení

Typ Popis
CS-BL-ARPH Připojovací sada pro náhradu AR10 a AR16 - pro horní svorky
CS-BL-ARPD Připojovací sada pro náhradu AR10 a AR16 - pro dolní svorky
MS-BL-ARP1 Montážní sada pro náhradu jističů AR10, AR16 jističem BL1600S v pevném provedení

Tab. 2. Sady pro náhradu jističů ARV (výsuvné provedení) jističi BL1600S ve výsuvném provedení (nutné výsuvné zařízení pro jistič BL1600S)

Typ Popis
CS-BL-10XH Připojovací sada pro náhradu ARV10 - pro horní svorky
CS-BL-10XD Připojovací sada pro náhradu ARV10 - pro dolní svorky
CS-BL-16XH Připojovací sada pro náhradu ARV16 - pro horní svorky
CS-BL-16XD Připojovací sada pro náhradu ARV16 - pro dolní svorky
MS-BL-ARV1 Montážní sada pro náhradu jističů ARV10, ARV16 jističem BL1600S ve výsuvném provedení (spínací blok BL1600SE320 + výsuvné zařízení ZV-BL-1600-300 )

Tab. 3. Sady pro náhradu jističů ARV (výsuvné provedení) jističi BL1600S v pevném provedení

Typ Popis
CS-BL-10XH Připojovací sada pro náhradu ARV10 - pro horní svorky
CS-BL-10XD Připojovací sada pro náhradu ARV10 - pro dolní svorky
CS-BL-16XH Připojovací sada pro náhradu ARV16 - pro horní svorky
CS-BL-16XD Připojovací sada pro náhradu ARV16 - pro dolní svorky
MS-BL-ARV1 Montážní sada pro náhradu jističů ARV10, ARV16 jističem BL1600S v pevném provedení

Zavedení kompaktních jističů BL1600S, které jsou oproti jističům AR, ARV „bezúdržbové“, znamenalo také výraznou úsporu místa v rozváděčích pro jištění transformátorů až do 1 000 kV·A a výrazné snížení nákladů na výrobu rozváděče.

Obr. 2.

Negativní stránkou zmenšování přístrojů jsou komplikace při náhradách za starý typ jističe v původním rozváděči, zejména při záměně vzduchového jističe kompaktním. Vzduchové jističe AR a ARV se montovaly do rozváděče na vodorovné ocelové profily, zatímco kompaktní jističe se montují na profily svislé. Další podstatnou odlišností je menší pólová rozteč kompaktních jističů.

Požadavky na rekonstrukci jsou různé. Stává se, že zákazník chce z důvodu snížení nákladů na rekonstrukci změnit kromě typu jističe také výsuvné provedení za pevné nebo mu pro spínání obvodu stačí odpínač (parametry jističe jako odpínače podle ČSN IEC 947-3), čímž ušetří minimálně 30 % z ceny jističe.

Tento způsob záměny obvykle skončil celkovou rekonstrukcí rozváděče. Nyní máme připraveno nové řešení způsobu záměny jističů. Pomocí připojovacích a montážních sad je možné provést rychlou výměnu:

  • pevného provedení AR.… pevným provedení BL1600S,
  • výsuvného provedení ARV .… výsuvným provedením BL1600S,
  • výsuvného provedení ARV…. pevným provedením BL1600S,

Poznámka: Připojovací sady nelze použít pro náhradu stejnosměrného provedení jističů AR..23… a ARV..23…, protože jističe BL1600S nejsou určeny pro jištění stejnosměrných obvodů.

OEZ s. r. o.
Šedivská 339
561 51 Letohrad
e-mail: oez@oez.cz
http://www.oez.cz
