Izolace bezhalogenových, oheň retardujících kabelů pro napětí 0,6/1 kV podle DIN VDE

V České republice jsou bezhalogenové, oheň retardující kabely vyráběny převážně podle technických podmínek jednotlivých výrobců.

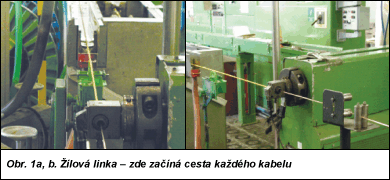

Obr. 1.

Základní materiálové, konstrukční a kvalitativní požadavky se ve střední Evropě, tedy i u nás, odvíjejí od německých norem DIN VDE, které jednoznačně určují zásady používání izolačních materiálů a jejich značení. Vzhledem k tomu, že v tomto ohledu jsou na našem trhu nesrovnalosti, v tabulce uvádíme porovnání u nás běžně používaného značení izolačních materiálů a značení uváděného v normách DIN VDE (v obou případech se jedná o síťované materiály).

Na kabely vyráběné podle normy DIN VDE 0276-604-T5 musí být použita izolace typu 2X (české značení X) pro izolování kulatých a sektorových jader.

Tab. 1.

Materiál České značení izolace Značení podle DIN VDE
síťovaný PE (polyetylen) X (např. 1-CXKE-R) 2X (např. N2XH)
polyolefinová bezhalogenová směs H (např. 1-CHKE-R) HX (např. NHXH)
Použití izolačních materiálů na kabely jednoznačně udávají normy DIN VDE 0276-604-T5, DIN VDE 0266-2000-03 – normy na silové kabely se zvýšenou odolností proti šíření plamene pro napětí 0,6/1 kV

Na kabely vyráběné podle normy DIN VDE 0266-2000-03 může být použita izolace jak typu 2X (české značení X), tak i typů HXI1 nebo HXI2 (české značení H), ale pouze pro izolování kulatých jader.

Je třeba podotknout, že dřívější norma DIN VDE 0266 z roku 1993 znala pouze jeden druh izolace, a to HI1. Z toho vycházelo naše značení H; u skupiny kabelů podle DIN VDE 0266-1993 díl 3 nebylo možné použít izolaci na bázi síťovaného PE (české značení X).

Obr. 2. Obr. 3. Obr. 4.

Z toho vyplývá, že dosud produkované kabelové izolace H jsou vyráběny ze směsí, které odpovídají označení HXI1 (podle DIN VDE 0266-2000-03). Zmíněné izolace vykazují díky svému složení vyšší absorpci vlhkosti než izolace 2X a HXI2. Vyšší navlhavost se negativně projeví na izolačních vlastnostech kabelu, zejména je-li uložen ve vlhkém nebo mokrém prostředí.

Z uvedených důvodů Lamela, a. s., o. z. Kabelovna Chyše, zavádí výrobu nehořlavých kabelů s izolací H, která svými vlastnostmi odpovídá typu HXI2 podle DIN VDE 0266-2000-03. Podstatně lepší dielektrické vlastnosti a nižší absorpce vlhkosti nové izolace jsou předpokladem bezpečnějšího provozu a delší životnosti kabelu.

Lamela, a. s., o. z. Kabelovna Chyše
Ke Kablu 298
364 52 Žlutice
tel./fax: +420 353 396 292
mobil: +420 777 344 033
e-mail: analytik@lamela.cz
http://www.lamela.cz
