„Inteligentní“ zdroje napětí FREI

číslo 7/2002

Inovace, technologie, komponenty

„Inteligentní“ zdroje napětí FREI

Jiří Váša, Schmachtl CZ s. r. o.

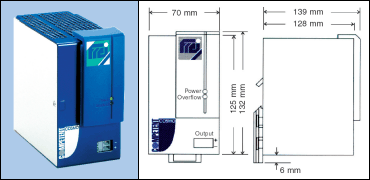

Výhradní distributor zdrojů napětí německého výrobce FREI — firma SCHMACHTL CZ — uvedl na veletrhu Amper 2002 do prodeje novou řadu tzv. inteligentních Obr. 1. stejnosměrných zdrojů napětí. Špičkové produkty firmy Frei vyřeší spoustu starostí s napájením řídicích systémů a samotných strojů a přesvědčí o vysoké kvalitě samotného výrobku. Nová, inteligentní generace elektronicky spínaných zdrojů se nazývá COMPETENT COSMO. Jedná se o zdroje, které již nepoužívají klasické vinutí se stabilizátorem a nákladným nedokonalým chlazením, jež zvyšovalo nároky na prostor a hlavně hmotnost výrobku, ale využívají polovodiče a elektronické komponenty. K vývoji tohoto typu přispěly především neustále rostoucí nároky velkých renomovaných koncernů v oblastech automatizace a elektrotechniky, které zdroje Frei s oblibou používají. Pod novým typovým názvem COSMO byly nové produkty uvedeny na trh počátkem roku 2001.

Obr. 2.

Popisovaná řada napájecích zdrojů je vhodná především pro aplikace vyžadující naprostou spolehlivost a stabilitu dodávaného napětí. Zdroje pracují na spínací frekvenci 100 kHz, což spolu s použitím tranzistorů FET a techniky zapojení zaručuje vynikající parametry, jako je např. výborná stabilita výstupního napětí při změnách zátěže nebo výkyvech síťového napájení. Dalším příznivým parametrem nové řady Competent Cosmo je cena zdrojů. Působením již zmiňovaných vysokých požadavků z řad klíčových zákazníků firmy Frei výrobce opět zlepšil jejich kvalitu. Nízká hodnota rušení, široký rozsah vstupního napětí a velká spolehlivost jsou hlavní doménou řady Competent Cosmo.

Spínané zdroje mají vynikající výstupní charakteristiky. Usměrněný výstup napětí 24 V DC je možné podle požadavků jednoduše navolit od 23 do 30 V DC, přičemž provozní teploty se mohou pohybovat v rozsahu od –10 do +70 °C. Zdroj napětí Competent Cosmo10 A má hmotnost pouhý 1 kg a v rozváděči zabere jen 7 cm. Dodává se v  jednofázové a trojfázové verzi na napětí 105 až 250 V AC, popř. 3 × 340 až 550 V AC /24 V DC od 2 do 20 A. Samozřejmostí je certifikace CE, UL/CSA, rovněž stoprocentně splňuje normu EN 61000-3-2, která klade velmi vysoké nároky na elektromagnetickou kompatibilitu (EMC) – odolnost elektronických řídicích zařízení proti elektromagnetickému rušení v průmyslovém prostředí. Pro zmíněné vynikající vlastnosti se tyto nové typy zdrojů Competent používají také v automatizovaných a řídicích provozech a např. i ve zdravotnictví, kde na nich doslova závisí lidský život.

Obr. 3.

Klasické řady transformátorů a síťových zdrojů jsou taktéž k dispozici v uceleném designu s inovovaným typem chlazení s minimálním nárokem na prostor. Jsou k dispozici typové řady jednofázových a trojfázových zdrojů 230 V AC/24 V DC, 400 V AC/24 V DC, popř. 3 × 400 V AC od 1 do 40 A při 5% zvlnění. Rovněž tato řada má certifikace CE.

Na objednávku je možné také zhotovit různé typy oddělovacích transformátorů a odboček.

Veškeré informace si zájemci mohou vyžádat u firmy Schmachtl na telefonním čísle 02/44 00 15 39 nebo prostřednictvím elektronické pošty na adrese office@schmachtl.cz. Zde pracovníci technické podpory rádi a ochotně poskytnou profesionální asistenční servis při řešení problémů zákazníků.

SCHMACHTL
Vídeňská 185
252 42 Vestec u Prahy
tel.: 02/44 00 15 00
fax: 02/44 91 07 00
e-mail: office@schmachtl.cz
http://www.schmachtl.cz
