Hlídače izolačního stavu pro AC, DC a smíšené sítě

Firma OS-KOM spol. s r. o. vstupuje již do prvního roku druhého desetiletí svého působení na trhu v ČR. Při této příležitosti jsou v následujícím příspěvku uvedeny podrobnější informace o výrobcích firem, které na tuzemském trhu zastupuje. V článku jsou představeny dva nové standardní typy hlídačů izolačního stavu (HIS) jako představitelé řady HIS firmy DOLD & SÖHNE KG.

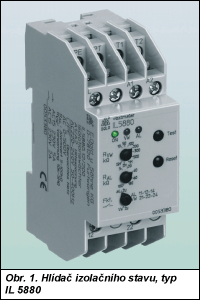

Obr. 1.

HIS typu IL 5880, SL 5880 (obr. 1)

Vlastnosti

  • splňuje požadavky norem VDE 0413, IEC 255, IEC/EN 61557,
  • vhodný pro trojfázové a jednofázové střídavé sítě s napětím 0 až 500 V a kmitočtem 10 až 1 000 Hz,
  • nastavitelná hodnota izolačního odporu proti zemi pro odezvu RAL od 5 do 100 kW,
  • kontrola sítě i ve stavu bez napětí,
  • princip akce při stavu bez proudu,
  • galvanické oddělení měřicích obvodů, pomocného napětí a výstupních kontaktů,
  • možnost nastavení činnosti:
    - s ukládáním do paměti nebo
    - s hysterezí,
  • vestavěná tlačítka pro mazání paměti (reset) a zkoušení funkce,
  • možnost připojení externího mazacího tlačítka (reset) a zkušebního tlačítka,
  • signalizace připravenosti k provozu a poruchy izolace prostřednictvím LED,
  • výstup se dvěma přepínacími kontakty,
  • u typů IL/SL 5880/200 navíc možnost nastavit hodnotu odporu pro varování:
    - možnost nastavení hodnoty odporu pro varování od 10 kW do 5 MW,
    - možnost nastavit funkci výstupního relé.

Technické parametry

  • pomocné napětí UH: 220 až 240 V AC, 380 až 415 V AC, 12 V DC, 24 V DC,
  • rozsah kmitočtu (AC): 45 až 400 Hz,
  • jmenovité napětí UN: 0 až 500 V AC,
  • rozsah kmitočtu: 10 až 1 000 Hz,
  • hodnota odporu pro alarm RAL: 5 až 100 k,
  • hodnota odporu pro předběžné varování RVW: 10 k až 5 M.

Použití

  • kontrola (hlídání) izolačního odporu proti zemi v izolovaných trojfázových a jednofázových sítích IT,
  • typy IL/SL 5880/200 navíc umožňují kontrolu izolačního odporu proti zemi ve stavu bez napětí u spotřebičů, které musí být zapnuty v nouzových případech (např. vinutí motorů),
  • ostatní případy kontroly (hlídání) izolačního odporu.

HIS typu IL 5881, SL 5881

Vlastnosti

  • splňuje požadavky norem VDE 0413, IEC 255, IEC/EN 61557,
  • vhodný pro kontrolu čistě stejnosměrných sítí s napětím 12 až 280 V,
  • velký rozsah jmenovitého napětí UN kontrolovaných sítí DC 12 až 280 V,
  • nastavitelná hodnota izolačního odporu proti zemi pro odezvu RAL od 5 do 200 k,
  • oddělené detekování zemního spojení ve vodičích L+ a L–, umožňující rychlou lokalizaci poruchy,
  • činnost bez pomocného napájecího napětí,
  • princip akce při stavu bez proudu,
  • výstup se dvěma přepínacími kontakty,
  • možnost nastavení činnosti s ukládáním do paměti nebo s hysterezí,
  • vestavěná tlačítka pro mazání paměti (reset) a zkoušení funkce,
  • možnost připojení externího mazacího tlačítka (reset) a zkušebního tlačítka,
  • možnost objednání varianty s odděleným AC nebo DC pomocným napětím,
  • možnost objednání varianty s nastavitelným časovým zpožděním odezvy.

Technické parametry

  • pomocné napětí UH: 220 až 240 V AC, 380 až 415 V AC, 12 V DC, 24 V DC,
  • dovolený rozsah kmitočtu (AC): 45 až 400 Hz,
  • jmenovité napětí UN: 12 až 280 V DC,
  • hodnota odporu pro alarm RAL: 5 až 200 k.

Použití
Kontrola (hlídání) izolačního odporu pracovních vodičů proti zemi ve stejnosměrných sítích.

Řada HIS firmy DOLD obsahuje i další typy pro různé aplikace. Za zmínku stojí především typ AN 5892 pro smíšené izolované sítě IT s napětím do 1 000 V AC, popř. do 1 500 V DC.

HIS DOLD jsou jednou částí rozsáhlé skupiny hlídacích a měřicích relé firmy DOLD pro speciální aplikace, o které bude informace v ELEKTRO č. 6/2003.
