Hladinové relé Lovato typu LVM30

Firma Lovato Electric v rámci ambiciózního projektu modulárních přístrojů nové řady ModuLo postupně uvádí na trh rozšířenou řadu hladinových relé LVM. Po ekonomickém hladinovém relé LVM20, které nahradilo předchozí typ LV2D, je to LVM30 (obr. 1). Jde o moderní hladinové relé řízené mikroprocesorem, které bylo navrženo pro regulaci hladiny elektricky vodivých kapalin ve vrtech a zásobních nádržích a pro řízení jejich vyprazdňování a plnění.

Obr. 1. Obr. 2.

Obr. 1. Moderní hladinové relé LVM30 řízené mikroprocesorem
Obr. 2. Elektrické schéma hladinového relé LVM30

Součástí ovládání je nastavitelné časové zpoždění signálu ze sondy pro případy pohybu hladiny kapaliny nebo pro speciální aplikace, kdy je nutné zpoždění rozběhu čerpadla.

Hladinové relé LVM30 se vyrábí ve dvou variantách napájecího napětí:

  • LVM30 A240 24 / 220 – 240 V AC,
  • LVM30 A415 110 – 127 / 380 – 415 V AC.

Specifické vlastnosti LVM30

  • vysoká bezpečnost provozu, zajištěná zdvojenou izolací mezi napájením, elektrodami a výstupním relé,
  • varistorová ochrana vstupu pro sondy proti přepětí,
  • duální napájecí napětí (obr. 2),
  • pracovní přesnost a spolehlivost díky mikroprocesorové technologii,
  • nastavitelné časové zpoždění signálu z elektrod nebo rozběhu čerpadla,
  • použitelnost pro funkce plnění i vyprazdňování nádrže (tzv. funkce up-down),
  • jedno výstupní relé se dvěma přepínacími kontakty (8 A v zátěžové třídě AC-1 podle IEC 947),
  • vysoká citlivost 2,5 až 50 k, umožňující použití i pro málo vodivé kapaliny (např. dešťovou vodu).

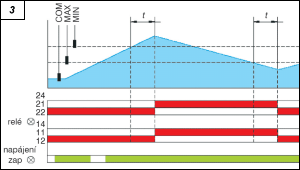

Obr. 3. Obr. 4. Obr. 3. Spínací diagram vyprazdňování se třemi elektrodami
Obr. 4. Spínací diagram vyprazdňování se dvěma elektrodami

Typické aplikace LVM30

  • vyprazdňování nádrže se třemi elektrodami: po vystoupání hladiny na úroveň sondy MAX sepne relé, spustí se čerpadlo a vyprázdní nádrž do úrovně sondy MIN, kde relé automaticky zastaví čerpání (obr. 3),

  • vyprazdňování nádrže se dvěma elektrodami: po vystoupání hladiny na úroveň sondy MIN a uplynutí nastaveného časového zpoždění sepne relé, spustí se čerpadlo a vyprázdní nádrž pod úroveň sondy MIN, kde relé automaticky s časovým zpožděním zastaví čerpání (obr. 4),

  • plnění nádrže se třemi elektrodami: po poklesu hladiny pod sondu MIN a po uplynutí nastaveného časového zpoždění relé spustí čerpadlo a nádrž se začne plnit; po překročení hladiny úrovně sondy MAX relé zastaví s časovým zpoždění čerpadlo (obr. 5),

  • plnění nádrže se dvěma elektrodami: po poklesu hladiny pod úroveň sondy MAX a po uplynutí nastaveného časového zpoždění zapne čerpadlo; po vystoupání hladiny nad úroveň sondy MAX začne běžet časové zpoždění a po jeho uplynutí relé zastaví čerpadlo (obr. 6).

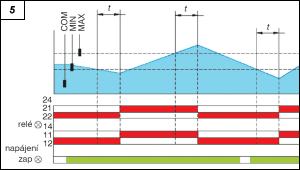

Obr. 5. Obr. 6. Obr. 5. Spínací diagram plnění se třemi elektrodami
Obr. 6. Spínací diagram plnění se dvěma elektrodami
