Frekvenční měnič ACS 800 – novinky

číslo 6/2003

Téma: Elektrické pohony a výkonová elektronika

Frekvenční měnič ACS 800 – novinky

Ing. Naděžda Pavelková, ABB s. r. o

Firma ABB uvedla v loňském roce na trh zcela novou řadu nízkonapěťových frekvenčních měničů pro řízení otáček a momentu trojfázových asynchronních motorů s názvem ACS 800. Koncepčně navazuje na osvědčenou řadu měničů ACS 600 s DTC (Direct torque control) přímým řízením momentu motoru. Měnič ACS 800 je dodáván na trh postupně, proto následuje přehled nyní dostupných typů, včetně novinek.

ACS 800-01

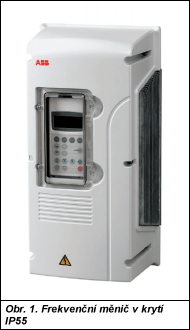

Frekvenční měnič ACS 800-01 je závěsného provedení o výkonech 1,1 až 90 kW, na napětí 400 a 500 V. Standardně je tento měnič vyráběn v krytí IP21, lze jej však také objednat v krytí IP55. Při dimenzování měniče není třeba počítat se snižováním výkonu pro vyšší stupeň krytí. Frekvenční měnič v krytí IP55 (obr. 1) má odlišný typ krytu a má zabudovaný vnitřní ventilátor. Další připravovaná verze je na napětí 690 V.

Obr. 1. Obr. 2. Obr. 3.

ACS 800-02

ACS 800-02 je měnič zcela nové konstrukce pro výkony 90 až 500 kW, v krytí IP21, na napětí 400 a 500 V (nyní) a 690 V (později). Součástí měniče je oddělitelný podstavec pro montáž kabelů zespodu. Měnič je možno umístit na podlahu nebo zavěsit na zeď, navíc jsou možné dva směry montáže (čelně nebo bočně). V případě vybavení měniče pojistkovým odpojovačem, stykačem, termistorovým relé nebo relé Pt 100, nebo při přívodu kabelů shora apod., je vlastní měnič doplněn o další rozšiřující skříň. Zajímavé jsou rozměry tohoto měniče, který pro nejvyšší výkony 200 až 500 kW dosahuje šířky 347 mm, s rozšiřující skříní maximálně 793 mm. Výška včetně podstavce pro připojení kabelů pro rám R8 je 2 024 mm, hloubka 617 mm.

ACS 800-04

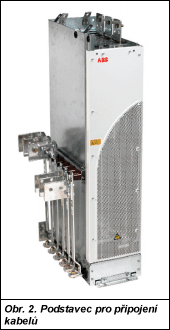

ACS 800-04 je označení pro modulové provedení měničů typu ACS 800-02. Je určený k zabudování do rozváděčových skříní. Měnič má krytí IP00 a liší se způsobem připojení kabelů. Podstavec pro připojení kabelů je nižší, motorové kabely se připojují zleva a silové kabely shora (obr. 2). U měničů ACS 800 obecně platí, že pokud jsou instalovány příslušné filtry EMC pro jednotlivé typy prostředí a způsob distribuce, jsou vždy uvnitř vlastního měniče, stejně tak, jako moduly pro komunikaci Fieldbus, pro připojení čidla otáček nebo rozšíření počtu vstupů a výstupů. V tomto případě to znamená, že není třeba brát v úvahu speciální požadavky na provedení skříní rozváděčů z hlediska EMC nebo prostor pro umístění filtrů. Rovněž brzdný střídač, pokud je zvolen, je uvnitř měniče. Naopak, vně měniče je deska pro připojení ovládacích vstupů/výstupů RDCU, která může být montována až do vzdálenosti 2 m od modulu. Odděleně je také dodáván ovládací panel, případně i s rámem pro montáž panelu na dveře rozváděče. Modulové provedení měničů ACS 800-01 bude dodáváno později.

Obr. 4.

ACS 800-17

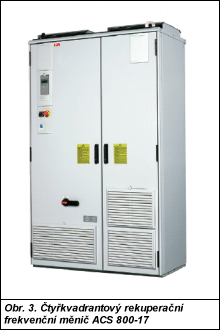

ACS 800-17 (obr. 3) je nový čtyřkvadrantový rekuperační frekvenční měnič v rozsahu výkonů 75 až 1 120 kW, pro napětí 400, 500 i 690 V. Díky DTC a filtru LCL na vstupu se vyznačuje následujícími přednostmi:

  • přechod mezi motorickým a generátorickým režimem je v řádu jednotek milisekund,
  • účiník cos j1 = 1, cosj = 0,99,
  • velmi nízký obsah vyšších harmonických proudu.

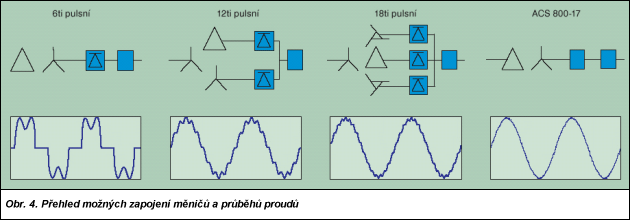

Na obr. 4 je pro porovnání uveden přehled možných zapojení měničů a průběhů proudů pro šestipulsní (THD > 30 %), dvanáctipulsní (THD > 12 %), osmnáctipulsní (THD > 6 %) usměrňovač, a pro ACS 800-17 (THD 4 %). I tento typ měniče umožňuje adaptivní programování, uvádění do provozu usnadňuje Start-up asistent a čeština na ovládacím panelu.

ACS 800-07

ACS 800-07 je měnič skříňové verze pro výkony 55 až 3 000 kW v krytí IP21, IP22, IP42, IP54 nebo IP54R, pro napětí 400, 500 i 690 V. Maximální rozměr šířky skříní pro nejvyšší výkony je 3 230 mm. Oproti předchozí verzi měničů ACS 600 došlo ke zmenšení těchto rozměrů o 48 až 61 %. Měnič bude dodáván na trh v druhé polovině tohoto roku.

Zájemci o bližší informace se mohou obrátit na adresu firmy:
ABB s. r. o
Sokolovská 84-86
186 00 Praha 8
tel.: 222 832 342
fax: 222 832 310
e-mail: nadezda.pavelkova@cz.abb.com
