Fixní termostaty FTO 011/FTS 011

Popis funkce fixních termostatů

Jde o mechanické termostaty s pevně nastavenou hodnotou teploty, které se používají k měření teploty vzduchu ve skříních elektrických rozváděčů. Měření teploty je kontinuální a pokud je termostat FTO 011 (za normálního stavu sepnutý) zapojen v obvodu s topným tělesem, skříň rozváděče je vytápěna až do dosažení pevně nastavené hodnoty teploty. Při teplotě uvnitř skříně vyšší, než je hodnota pevně nastavená, je topné těleso vypnuto. Udržováním nastavené teploty se zamezí kondenzaci vody vlivem dosažení rosného bodu při ochlazování (v noci, během odstávky zařízení). Při použití termostatu FTS 011 (za normálního stavu rozepnutý) ve spojení s ventilátorem je zařízení uvnitř skříně chráněno před přehřátím, neboť při zvyšování teploty po docílení nastavené hodnoty termostat sepne ventilátor a ten zůstává v činnosti, dokud je teplota uvnitř skříně vyšší než teplota pevně nastavená.

Typy fixních termostatů


Termostat FTO 011 je opatřen červeným krytem a je dodáván ve dvou teplotních provedeních:

01160.0-00 rozpínací teplota: 15 °C (59 °F)
                      spínací teplota: 5 °C (41 °F)
01160.0-01 rozpínací teplota: 25 °C (77 °F)
                      spínací teplota: 15 °C (59 °F)

Termostat FTS 011 s modrým krytem je dodáván ve třech teplotních provedeních:

01161.0-00 spínací teplota: 50 °C (122 °F)
                      rozpínací teplota: 40 °C (104 °F)
01161.0-01 spínací teplota: 60 °C (140 °F)
                      rozpínací teplota: 50 °C (122 °F)

01161.0-02 spínací teplota: 35 °C (95 °F)
                     rozpínací teplota: 25 °C (77 °F)

Pevně nastavené teploty popsaných typů termostatů odpovídají nejčastěji v praxi používaným teplotám nastavitelných termostatů při jejich použití k regulaci topných těles či ventilátorů. Pevné termostaty s jinými nastavenými hodnotami teploty si mohou zákazníci objednat, přičemž teplota je vždy odstupňovaná po 5 °C a s konstantní hysterezí (rozdílem mezi spínací a rozpínací teplotou) o hodnotě 10 °C.

Použití fixních termostatů

Fixní termostaty typu FTO 011/FTS 011 je možné použít k regulaci teploty skříní rozváděčů ve spojení s topnými tělesy nebo ventilátory jako levnější alternativu k mechanickým nastavitelným termostatům typu KTO 011/KTS 011.

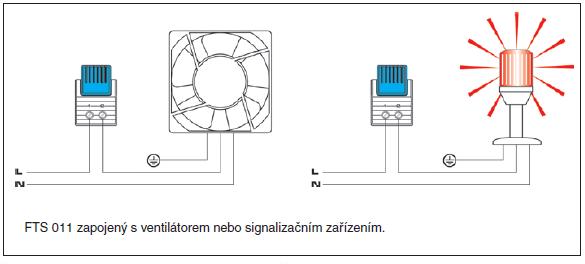

Obr. 1. Příklady propojení fixních termostatů

Vlastnosti fixních termostatů

Při vývoji fixních termostatů typu FTO 011/FTS 011 bylo docíleno zmenšení velikosti tohoto výrobku díky snížení počtu součástí, což se projevilo i snížením ceny výrobku v porovnání s nastavitelnými termostaty typu KTO 011/KTS 011.

Díky pevně nastavené teplotě fixního termostatu je jeho montáž snazší, neboť při výrobě skříně odpadá seřizování a termostaty se pouze propojí do obvodu s topným tělesem nebo ventilátorem.
Nastavení požadované teploty je přesnější, protože u fixního termostatu odpadají tolerance nastavení požadované teploty a navíc je vyloučena možnost nesprávného nastavení vlivem lidského faktoru při výrobě i při následné údržbě zařízení během jeho provozu.

Instalace a propojení fixních termostatů

Termostaty jsou konstruovány pro jednoduchou montáž na 35mm lištu DIN (EN 50022) a propojují se pomocí svorek umožňujících připojení vodiče o průřezu do 2,5 mm2 při utahovacím momentu maximálně 0,8 N·m.

Výhody při použití fixních termostatů

– menší rozměry,
– nový design,
– nižší cena,
– přesnější a bezchybné nastavení.



Obr. 2. Fixní termostat FTS 011

http://www.stego.cz
