Ekonomické relé WJ152

číslo 3/2003

elektroinstalační materiál

Ekonomické relé WJ152

Ing. Jiří Kůs, LOVATO s. r. o. Písek

Pomocné relé je v elektrických rozváděčích jedním z prvků standardně užívaných pro nejrůznější spínací a převáděcí účely a aplikace. Používá se ho všude tam, kde nejsou příliš velké požadavky na spínaný výkon a nasazení výkonnějšího a většího stykače by zbytečně zvyšovalo nároky na prostor a prodražovalo celý rozváděč.

Obr. 1. Obr. 2. Obr. 4.

Nepříjemným faktem pro výrobce rozváděčů v současné době ale je, že se pomocná průmyslová relé většiny renomovaných firem v kompletu s paticí přibližují ceně ministykače. Tato skutečnost je sice kompenzována posílením užitných technických parametrů relé, nicméně ty zpravidla přesahují požadavky a nebývají proto využity.

Technické parametry
Rozměry relé (obr. 3) 27,5 × 21 × 35 mm
Konfigurace kontaktů 4 přepínací
Jmenovitý proud 3 A / 250 V, AC/DC
Ovládací napětí cívky 6 až 240 V AC, 5 až 110 V DC
Spotřeba cívky AC/DC 1,2 V·A/0,9 W
Přechodový odpor kontaktů max. 50 mW
Izolační odpor min. 500 MW
Mechanická životnost 106 sepnutí
Elektrická životnost 105 sepnutí
Dielektrická pevnost rozepnutých kontaktů 1 kV AC
Dielektrická pevnost cívka-kontakt 2,5 kV AC
Pracovní teplota okolí –40 až +70 °C
Hmotnost 37 g

Ve světle těchto argumentů se firma LOVATO s. r. o. Písek rozhodla rozšířit svou nabídku o ekonomické pomocné relé typ WJ152. Cílem této nabídky je poskytnout cenově velmi zajímavé relé (komplet s paticí za 99,- Kč bez DPH) s parametry vyhovujícími pro většinu standardních použití.

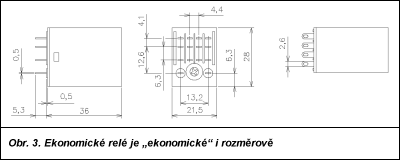

Obr. 3.

Charakteristika relé

Pomocná relé WJ152 (obr. 1) jsou určena pro univerzální použití v oblastech řízení, automatizaci, regulaci a měření. Dodávají se ve čtyřech kontaktních provedeních (obr. 2). Ovládací napětí je střídavé nebo stejnosměrné. Montáž se provádí do patice na DIN lištu.

Relé se prodává v kompletu s paticí WJ1524Z (obr. 4a, b). Ta umožňuje zatížení kontaktů 6 A/250 V AC.

Dielektrická pevnost patice je min. 2 kV AC a lze ji použít pro pracovní teplotu okolí –40 až +70 °C.

Nositelem garance kvality relé WJ152 je značka ESČ, která byla tomuto výrobku udělena po odzkoušení a schválení pro český trh. Relé WJ152 má také i aprobaci pro export na severoamerický trh.

Lovato s. r. o.
Za Nádražím 1735
397 01 Písek,
tel./fax: 382 266 055
e-mail: lovato@lovato.cz
http://www.lovato.cz
