Digitální multimetr DMK 40 s vnitřní pamětí

číslo 6/2004

inovace, technologie, projekty

Digitální multimetr DMK 40 s vnitřní pamětí

Ing. Jiří Kůs,
Lovato s. r. o.

Nový modul rozšiřující řadu multimetrů DMK

Obr. 1

Uživatelé multimetru DMK 40 (obr. 1) mohou vyzkoušet jeho novou vynikající výbavu: výkonnou a přitom uživatelsky jednoduchou vnitřní paměť. Díky využití nejnovější mikroprocesorové technologie a zásluhou moderní konstrukce přístroje neovlivní jeho vysokou přesnost ani kritické změny průběhu napětí a proudu (i s harmonickým zkreslením), ani proměnná frekvence.

Vnitřní paměť multimetru DMK 40 je vybavena:

  • modulem datové paměti 2 MB,
  • RTC (reálné hodiny) se záložní baterií (Li),
  • komunikačním portem pro připojení PC.

Každá hodnota se ukládá s časovým údajem a datem podle nastavení paměti. Uživatelsky velmi jednoduchý software umožňuje nastavení paměti a reálných hodin, stažení dat ve formátu Access, Excel nebo Text a jejich grafické zobrazení.

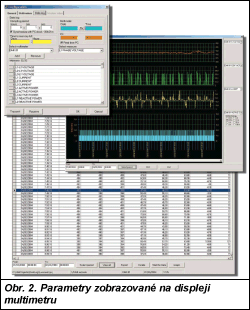

Některé zobrazované parametry (obr. 2): Obr. 2

  • hodnoty fázového a sdruženého napětí,

  • hodnoty fázového proudu,

  • hodnoty fázového a celkového činného, jalového a zdánlivého výkonu,

  • velikost činné (import i export) a jalové (indukční, kapacitní) energie,

  • hodnota účiníku,

  • fázový posun základních sinusoid napětí a proudu – cos ,

  • frekvence monitorovaného napětí,

  • celkový a reziduální průběh harmonického zkreslení proudu i napětí – u každé harmonické až do 22., ve všech třech fázích,

  • funkce High a Low – max. a min. okamžitých hodnot fázového napětí a proudu,

  • celkové hodnoty činného (S W) (import, export), jalového (S var ) (import, export) a zdánlivého (S V·A) výkonu,

  • max. hodnoty proudu a činné energie, zobrazované ve zvoleném intervalu,

  • funkce averaging (průměrování), tj. funkce pro omezení opakujících se změn proudu a napětí, aby se dosáhlo stabilizovaného odečtu hodnot.

Obr. 3 Obr. 4 Obr. 5

Přístroj DMK 40 se vyrábí v provedení pro montáž do panelu.

Příklady zapojení multimetru DMK 40 jsou na obr. 3 až obr. 5.

Lovato s. r. o.
Za Nádražím 1735
397 01 Písek
tel./fax: 382 266 055
e-mail: lovato@lovato.cz
http://www.lovato.cz
